产品分类：车铣复合类车床
适用场所：车铣复合数控车床是针对中小型精密复杂零件而设计的、高精度、高性能的精密车铣复合加工机床，配备台湾原装齿轮动力轴、可进行高精度、高效率的侧铣、侧钻、侧攻等复合加工。
型号规格：HXCNC-46ZH

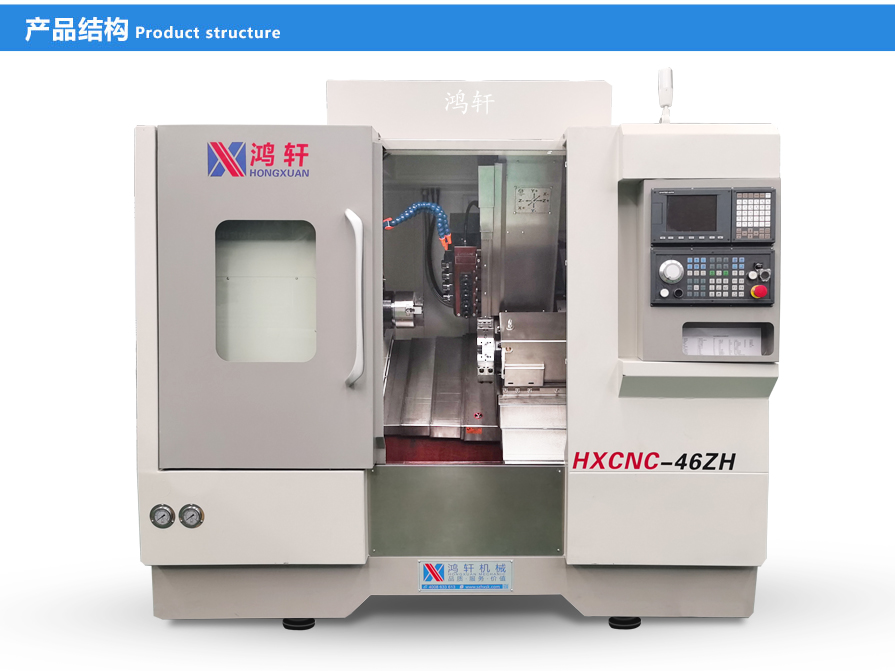

车铣复合类车床HXCNC-46ZH，是鸿轩数控科技有限公司开发研制的新一代数控车床设备。本机设计精巧、技术独特，满足标准加工精度±0.003和加工效率
订购热线：4008-633-613
全国免费咨询及订购热线: 4008 633 613
| 机床参数 | HXCNC-46ZH | HXCNC-46ZH4+4+4 | |
| 加工范围 | 最大加工直径 | Φ230mm | Φ230mm |
| 最大加工长度 | Φ150mm | Φ150mm | |
| 主轴 | 主轴通料直径 | Φ45mm | Φ45mm |
| 主轴端部形式 | A2-5 | A2-5 | |
| 转速 | 主轴最高转速 | Max.4500转/min | Max.4500转/min |
| 动力头最高转速 | Max.4000转/min | Max.4500转/min | |
| 行程 | X轴 | 1000mm | 900mm |
| Z轴 | 285mm | 285mm | |
| Y轴 | 450mm | 400mm | |
| 快速移动 | X轴 | 24m/min | 24m/min |
| Z轴 | 24m/min | 24m/min | |
| Y轴 | 24m/min | 24m/min | |
| 电机 | 主轴电机 | 5.6KW | 5.5KW |
| 进给轴(X/Z）电机 | 1.3KW | 1.3KW | |
| 动力轴电机 | 1.8KW | 0.75KW | |
| 一般规格 | 外型尺寸（长*宽*高） | 2200mm*1680mm*1900mm | 2200mm*1760mm*1850mm |
| 机床重量 | 3200KG | 3200KG | |
| 精度 | 定位精度 | ±0.005 | ±0.005 |
| 重复定位精度 | ±0.003 | ±0.003 | |
标准配置明细
| 1 | 新代21TB总线型系统 | 7 | 自动润滑系统 |
| 2 | 全封闭防护罩 | 8 | 切屑液系统 |
| 3 | 主轴电机驱动5.5KW/11.0KW | 9 | 机床照明LED工作灯 |
| 4 | 3个圆孔刀座，一个方刀座 | 10 | 台湾千岛6寸液压卡盘 |
| 5 | 刚性功牙 | 11 | 豪华双色警示灯 |
| 6 | USB和以太网接口 | 12 | 工具箱和随机技术文件 |
| 加选配置 | 自动接料，送料装置 | 加选配置 | 油浴式自动送料机 |
主要部件品牌及规格
| 部件名称 | 制造商 | 品牌来源地 | 规格 |
| 机身 | 鸿轩 | 中国 | 46ZH |
| 主轴 | 健春 | 台湾 | A2-5 |
| 滚珠丝杆 | HIWIN/PMI | 台湾 | C3级4010 |
| 直线导轨 | 台湾银泰PMI | 台湾 | 高刚性滚柱35/35 |
| 轴承 | FAG | 德国 | BSB2562-2Z-SU |
| 联轴器 | 玛莎 | 美国 | R+W |
| 控制系统 | 新代 | 台湾 | 21TB |
| 主轴伺服单元 | 台湾新代 | 台湾 | 5.5KW/11.00KW |
| 三轴伺服单元 | 安川 | 日本 | 1.3KW/1.0KW/1.3KW |
| 动力头 | 凌氏 | 中国 | ER204+4+4 |
| 动力头伺服 | 德欧 | 中国 | 13.KW+2 |
| 润滑油泵 | 台湾 | 2.0L | |
| 冷却水泵 | 洛凯 | 中国 | 450W |
