采用电主轴的46数控排刀机加工精度超乎想象!

来源:广东鸿轩数控机械有限公司   发布时间:2022-05-05   访问量:7723

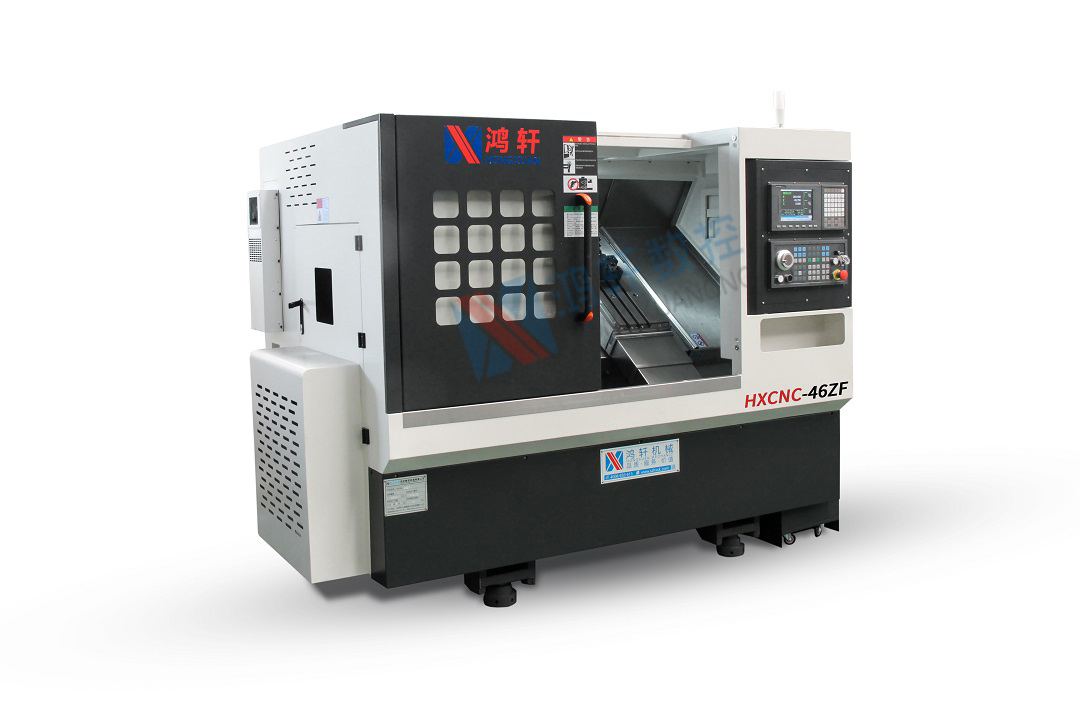

HX-46ZF数控排刀机车床系采用台湾新代6TA-E系统,搭载排刀结构+伺服驱动打造的(X/Z)2轴联动数控车削中心装配电主轴单元,高精度高速高可靠性,主体采用优质铸件床身,35°斜床身结构布置,高速滚珠直线导轨研磨级滚珠丝杠驱动。特性好,精度高,刚性强。防护采用全封闭防护,右排屑,带独立集屑水箱,排屑性能好。


1、机床加工对象和用途:

1) 可加工Ф45×150(㎜)以下轴类件,Ф350 ㎜以下盘类件

2) 加工几何型状复杂,尺寸繁多,精度要求较高的轴类(或盘类)零件。

3) 加工圆柱面,圆锥面,阶梯面,球面及其它各种回转曲面类零件。

4) 加工各种公、英制内外螺纹。

5) 除可进行车削外,也可进行钻、扩、铰、滚压及镗削等加工。


2、机床特点:

1) 机、电、液一体化及模块化设计,布局合理,结构紧凑,操作宜人,维护方便。

2) 采用预负荷直线滚动导轨及滚珠丝杠,具有速度快,加工精度高的特点。

3) 主轴采用电主轴,此款电主轴相对于传统的机械主轴比的话精度更高、速度更快,减少了因传递动能而影响精度的因素,加工产品的光洁度更高,主要适合加工精度要求高、切削量小的产品,采用进口轴承精度高,刚性强,寿命长。

4) 全封闭防护设计,不漏水、不漏油,外型美观,操作宜人。

5) 自动集中润滑装置,润滑充分可靠,润滑周期自动控制。

6) 采用电主轴专用电机,可实现无级变速和恒线速切削。

7) 冷却系统采用高扬程、大流量、大功率水泵,能得到强劲的切削清理和冷却效果。

8)     集屑箱与机身完全分离,避免由于切屑热带来的机身变形。

9)     可选配:自动排屑机、自动送料机、液压卡盘、自动化机械手。
