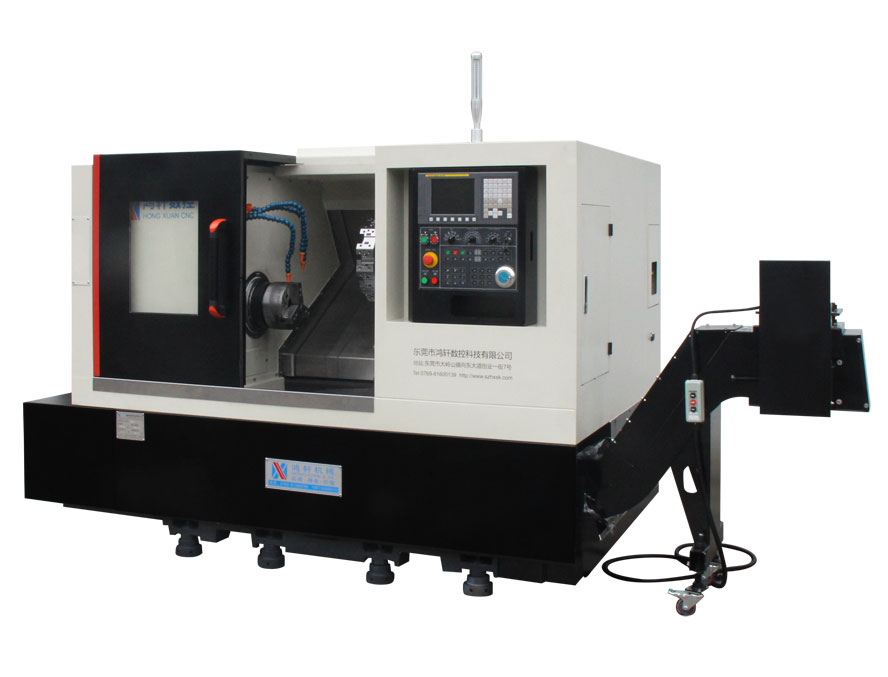

重切削刀塔机700T

产品简介:

高速精密型刀塔车床T系列用来满足夹持直径从120毫米到250毫米,夹持长度从100毫米到600毫米以下的轴类零件大批量加工

  • 产品详情
  • 参数/服务
  • 外观细节

全国免费咨询及订购热线: 4008 633 613

最大回转直径520MM最大加工直径(盘类)420MM
最大加工直径(轴类)52MM最大加工工件长度700MM
最大棒料通孔直径51MMX轴有效行程(直径)250MM
Z轴有效行程850MM主轴鼻端形式A2-6
主轴最高转速3500RPM主轴通孔直径65MM
主轴马达功率7.5KW/11KW液压卡盘及回转油缸规格8寸
快速移动速率X/Z24M/MINX/Z轴伺服电机台湾新代1.7KW/1.7KW
定位精度±0.005重复定位精度±0.003
刀塔型号SHD16-290-12工位动力刀塔尾座锥度MT4
尾座套筒直径80mm尾座行程100MM
外型尺寸2880×1650×1900MM重量3800KG

标准配置

1   新代22TA8   自动润滑系统
2   全封闭防护罩9   切屑液系统
3   7.5KW/11KW10   机床照明LED工作灯
4   12工位动力刀塔,BMT45型动力刀座。11   孔刀座2个,方刀座1个,外径刀座4个。
5   0度动力头2个,90度动力头1个。12   25*25刀方
6   刚性功牙13   豪华双色警示灯
7
   USB和以太网接口14   工具箱和随机技术文件










可选配:自动接料,送料装置、自动排屑机、油浴式自动送料机

主要部件品牌及规格:

序号部件名称制造商品牌来源地规格
1
机身鸿轩中国700T
2主轴罗翌台湾A2-6
3滚珠丝杆HIWIN/PMI台湾X(40-12-664)Z(40/12/1150)
4直线导轨HIWIN/PMI台湾滚珠型30/35线轨
5轴承NSK日本30/62
6联轴器
德国W+R
7控制系统台湾新代台湾22TA
8主轴伺服单元上海丹马中国7.5KW/11.0KW
9两轴伺服单元新代台湾1.7KW/1.7KW
10刀塔SVFT台湾SHD16-290-12T
11润滑油泵
台湾2.0L
12
冷却水泵洛凯/明泽中国450W
