加工范围 | ||||||||||||||||||||||||||
床身最大回转直径 | 560MM | |||||||||||||||||||||||||
滑板最大回转直径 | 320MM | |||||||||||||||||||||||||
最大加工直径(盘类) | 450MM | |||||||||||||||||||||||||
最大加工工件长度 | 550MM | |||||||||||||||||||||||||
最大棒料通孔直径 | Ø52MM | |||||||||||||||||||||||||
行程 | ||||||||||||||||||||||||||
X轴有效行程(半径) | 210MM | |||||||||||||||||||||||||
Y轴有效行程 | 80MM | |||||||||||||||||||||||||
Z轴有效行程 | 550MM | |||||||||||||||||||||||||
主轴 | ||||||||||||||||||||||||||
主轴鼻端形式 | A2-6 | |||||||||||||||||||||||||
主轴最高转速 | 4500RPM | |||||||||||||||||||||||||
主轴通孔直径 | Ø66MM | |||||||||||||||||||||||||
主轴电机功率 | 电机11KW/驱动18.5KW | |||||||||||||||||||||||||
液压卡盘及回转油缸规格 | 8寸 | |||||||||||||||||||||||||
主轴中心到地面距离 | 1060mm | |||||||||||||||||||||||||
主轴中心到前门距离 | 440mm | |||||||||||||||||||||||||
进给 | ||||||||||||||||||||||||||
快速移动速率X/Y/Z | 24M/MIN | |||||||||||||||||||||||||
X/Y/Z轴伺服电机 | 2.4KW/2.3KW/2.4KW | |||||||||||||||||||||||||
液压尾座 | ||||||||||||||||||||||||||
尾座套筒规格 | MT-5 | |||||||||||||||||||||||||
尾座行程 | 450MM | |||||||||||||||||||||||||
尾座压力范围 | 4~25Pa | |||||||||||||||||||||||||
尾座移动方式 | 可程序液压油缸控制 | |||||||||||||||||||||||||
尾座结构方式 | 35MM滚珠线轨 | |||||||||||||||||||||||||

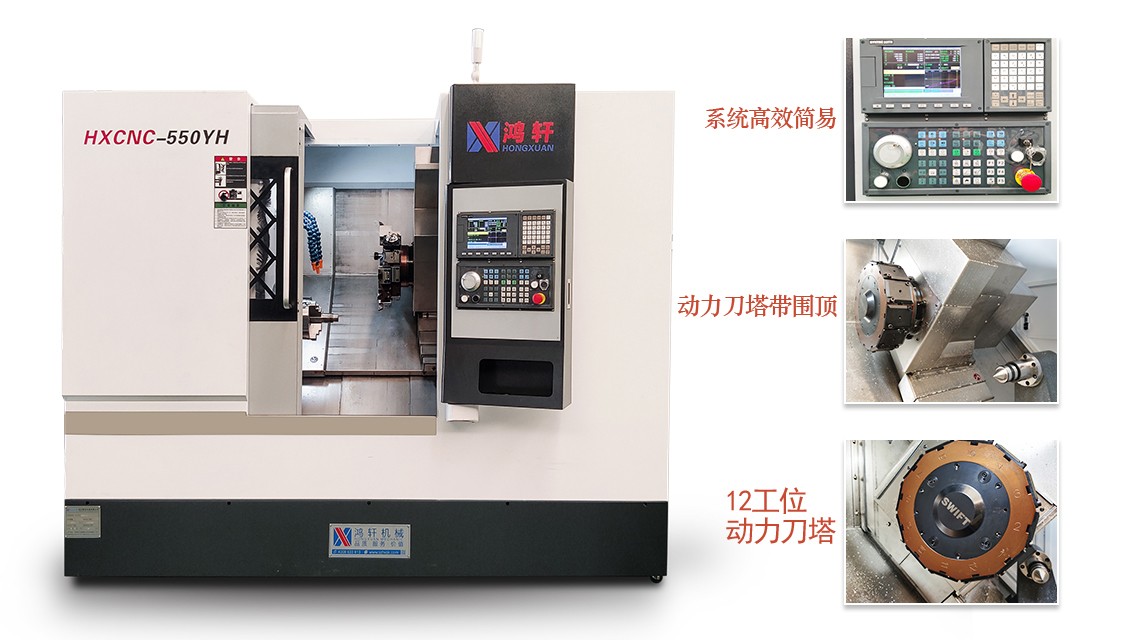

刀塔 | ||||||||||||||||||||||||||
刀塔规格 | 80中心高,12工位动力刀塔(BMT-45) | |||||||||||||||||||||||||
车削刀具规格 | 16*16 | |||||||||||||||||||||||||
镗刀孔径 | 25MM | |||||||||||||||||||||||||
刀位数量 | 12 | |||||||||||||||||||||||||
精度 | ||||||||||||||||||||||||||
定位精度 | ±0.005 | |||||||||||||||||||||||||
重复定位精度 | ±0.004 | |||||||||||||||||||||||||
尺寸重量 | ||||||||||||||||||||||||||
外型尺寸 | 2900*1900*2200 | |||||||||||||||||||||||||
重量 | 3800KG |
