46ZF数控排刀机

产品简介:

46ZF数控排刀机采用一体式铸件机身,采用日本进口高精密XZ丝杠轴承,以及台湾新代操作系。整机重量为2800KG以实现高精度、高刚性及高转速加工的稳定性。采用280W的冷却水泵,可有效降低主轴加工时的温度,增加主轴稳定性及轴承寿命。

  • 产品详情
  • 参数/服务
  • 外观细节

全国免费咨询及订购热线: 4008 633 613


  46ZF数控排刀机采用一体式铸件机身,采用进口高精密XZ丝杠轴承,以及台湾新代操作系。整机重量为2800KG以实现高精度、高刚性及高转速加工的稳定性。采用280W的冷却水泵,可有效降低主轴加工时的温度,增加主轴稳定性及轴承寿命。


       46ZF数控排刀机高刚度,床身倾斜30°或45°,结构紧密减少占地面积,刚性好、抗震性强。盘类件最大加工直径可达350mm,最大加工长途为150mm。在每次调机时重复定位精度可达正负0.003。大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。

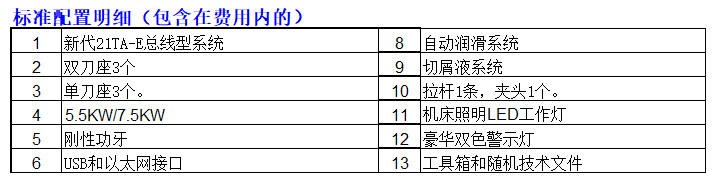

46ZF排刀机标准配置明细

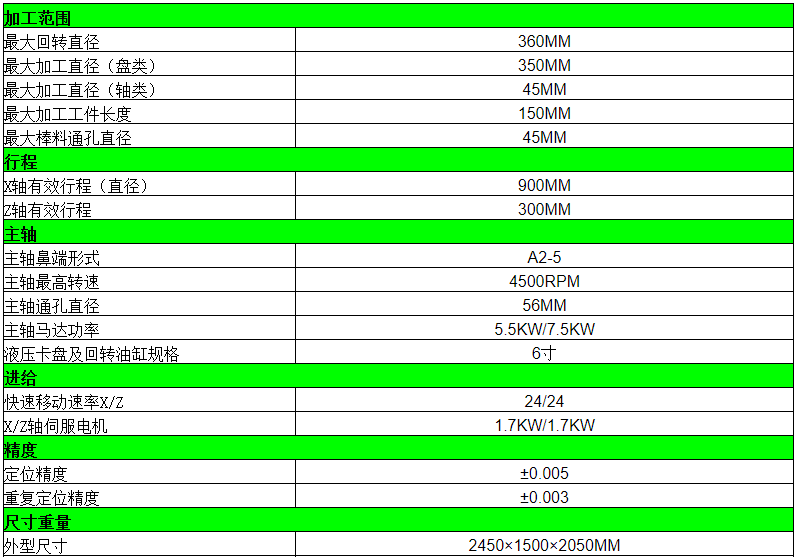

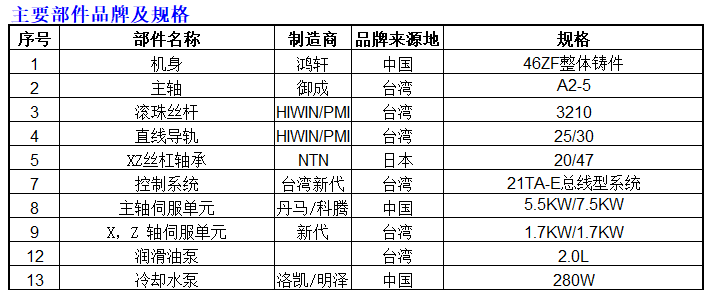

46ZF排刀机主要部件品牌及规格  46ZF排刀机技术参数


加工B58:AB75
















最大回转直径360MM
最大加工直径(盘类)350MM
最大加工直径(轴类)45MM
最大加工工件长度150MM
最大棒料通孔直径45MM
行程
X轴有效行程(直径)900MM
Z轴有效行程300MM
主轴
主轴鼻端形式A2-5
主轴最高转速4500RPM
主轴通孔直径56MM
主轴马达功率5.5KW/7.5KW
液压卡盘及回转油缸规格6
进给
快速移动速率X/Z24/24
X/Z轴伺服电机1.7KW/1.7KW
精度
定位精度±0.005
重复定位精度±0.003
尺寸重量
外型尺寸2450×1500×2050MM
重量2800KG

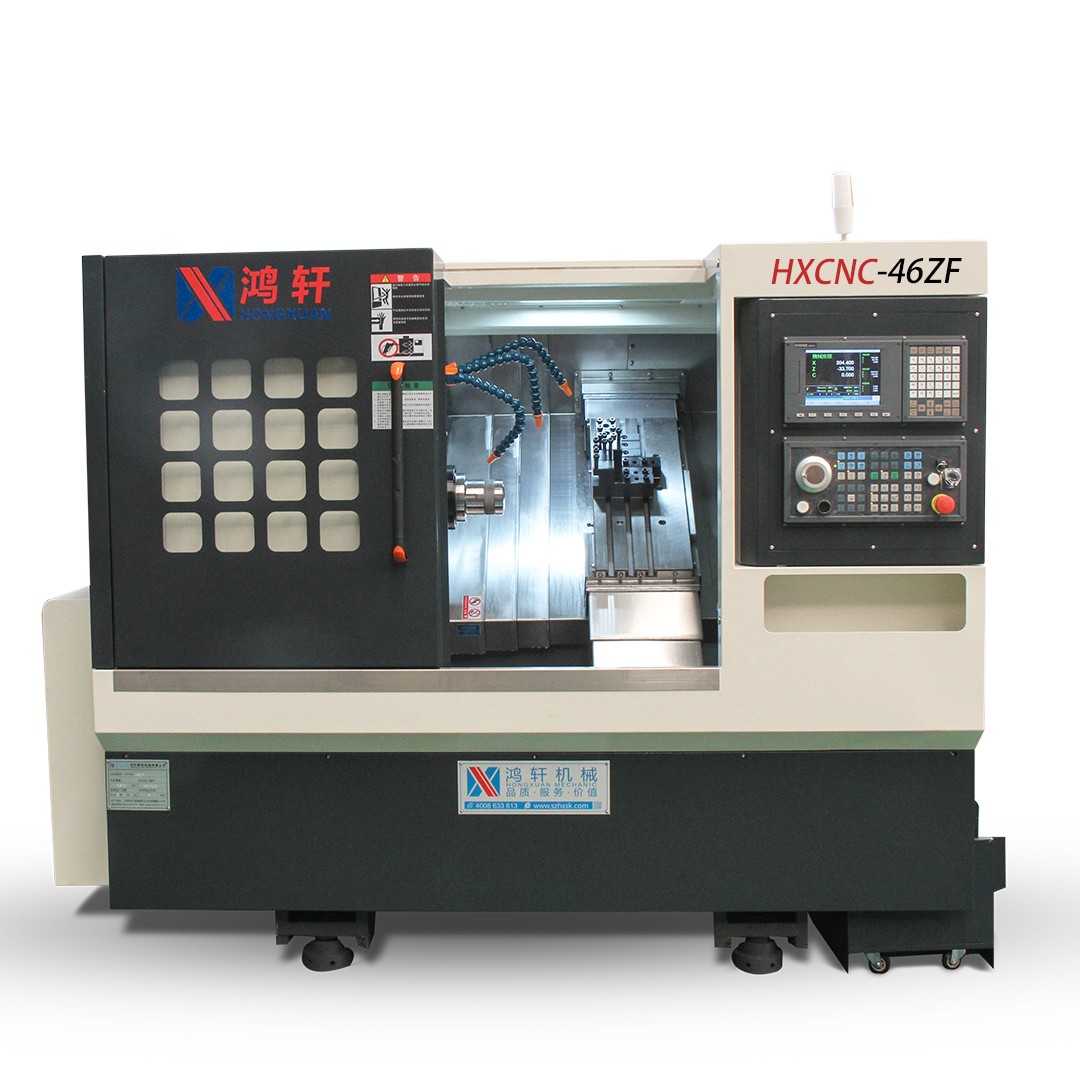

46ZF数控排刀机正面

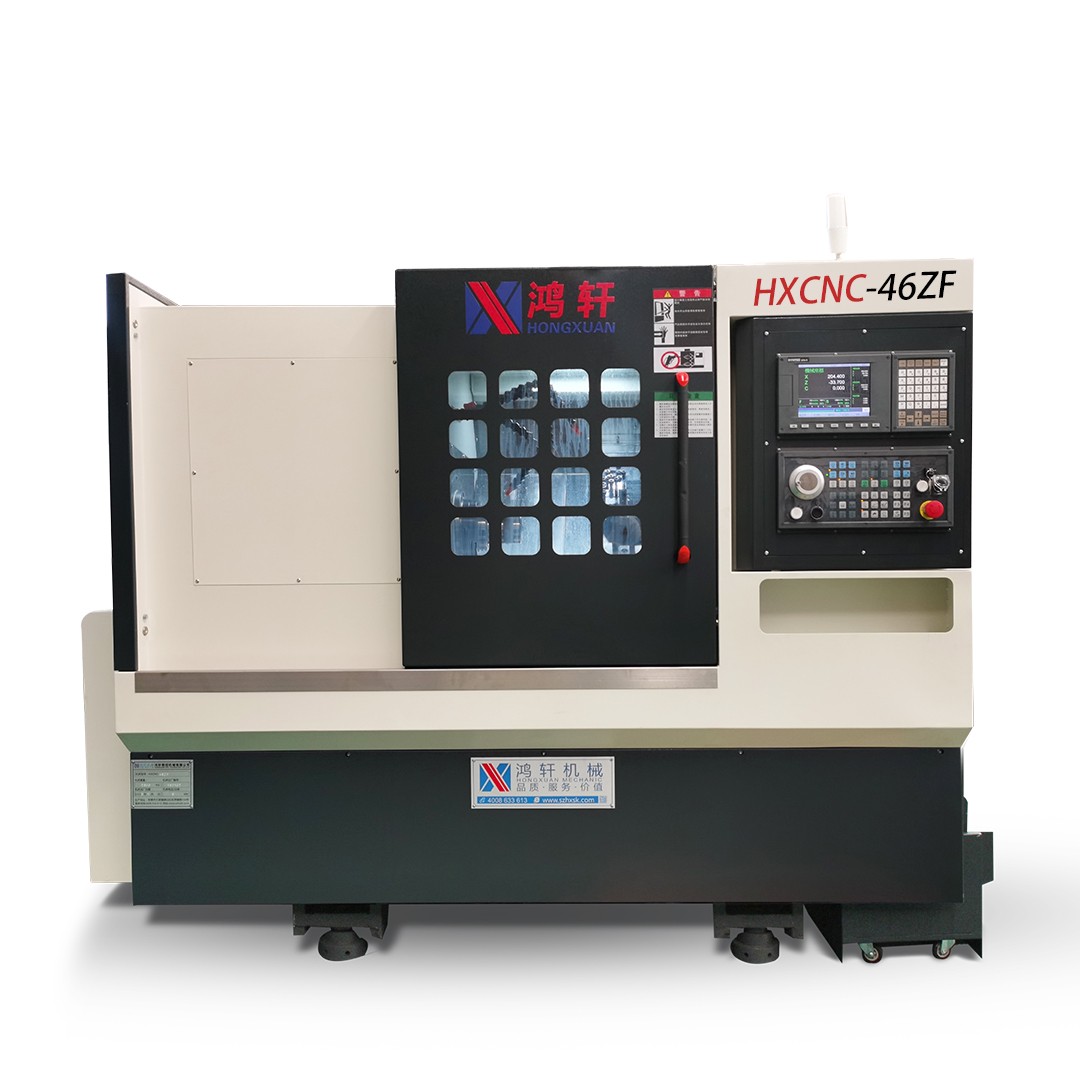

46ZF数控排刀机正面

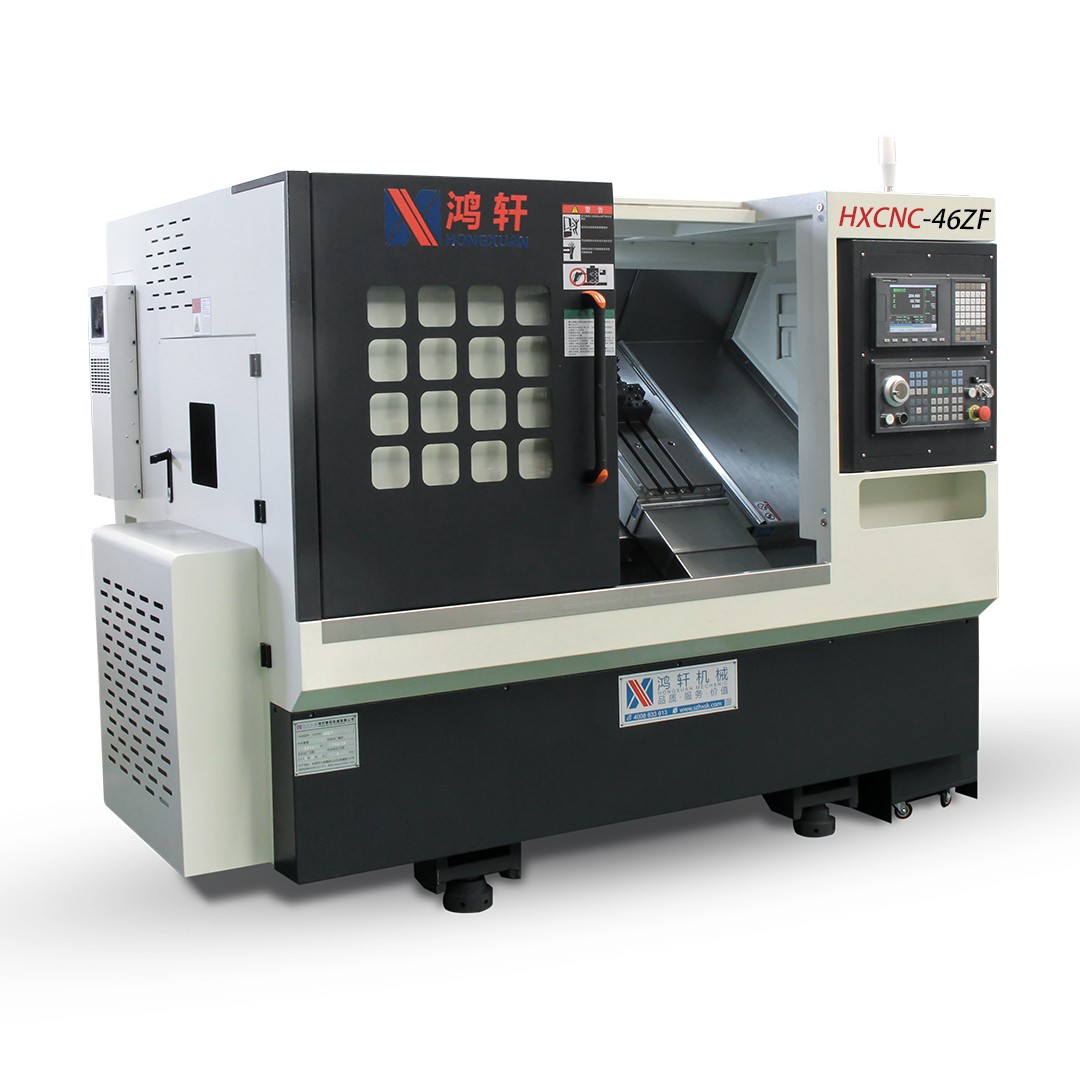

46ZF数控排刀机侧面

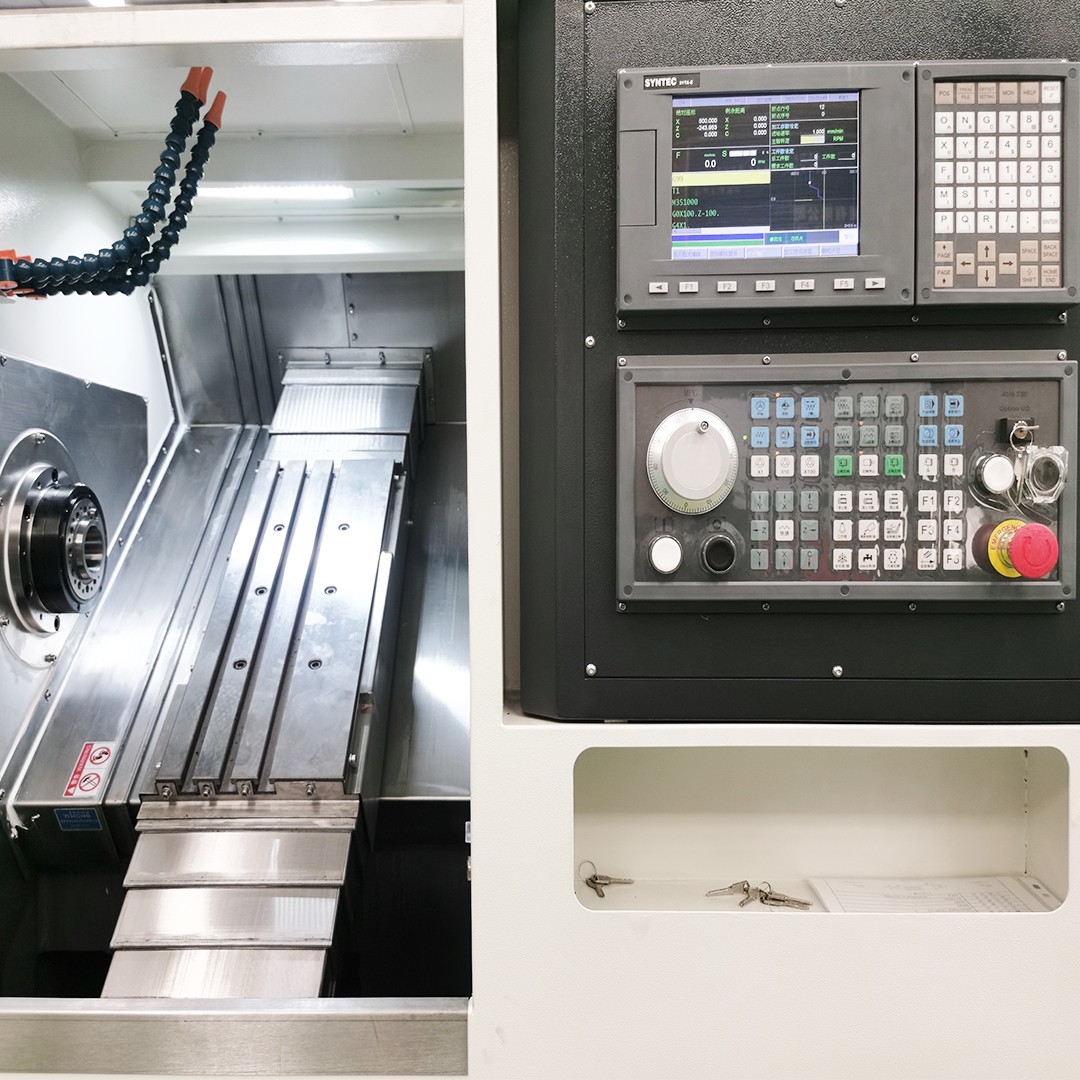

46ZF数控排刀机正面系统面板
