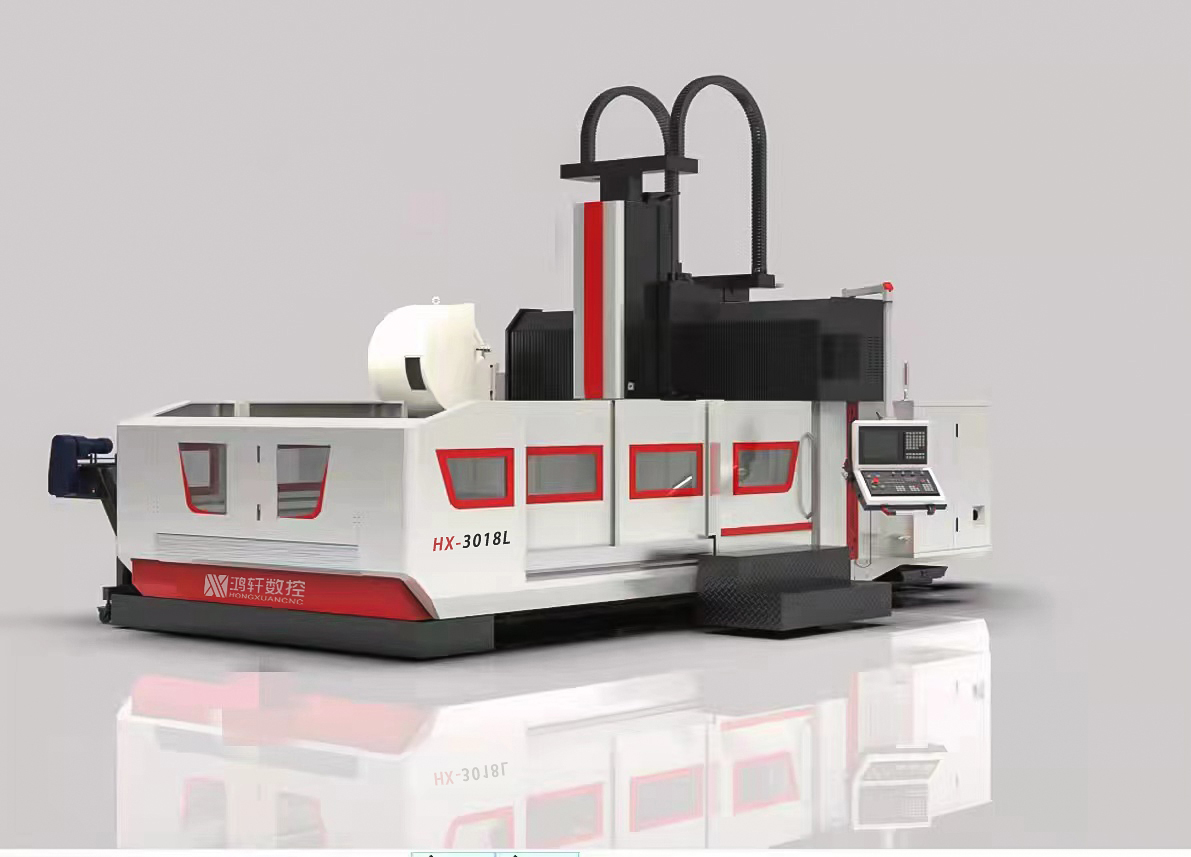

3018L龙门加工中心

产品简介:

整体结构:HX-3018龙门加工中心龙门式结构为封闭式门型结构,而床身式结构为"C"型敞开式结构,顾名思义封闭式结构一定比敞开式结构更为稳定,高强度HT300优质铸铁,并经时效处理设计结构合理,铸造及加工工艺性好,具有高的刚度,良好的抗挠性和优良的精度稳定性。

  • 产品详情
  • 参数/服务
  • 外观细节

全国免费咨询及订购热线: 4008 633 613

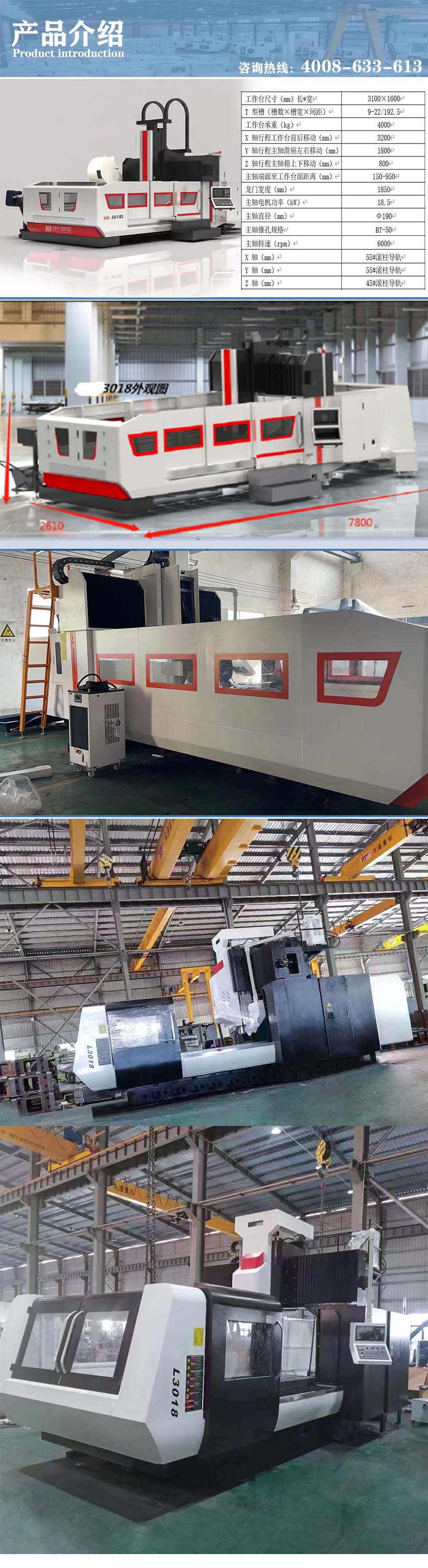

3018L龙门加工中心详情图

鸿轩数控

项 目

名称

参数

备    注



工作台

工作台尺寸(mm)长*宽

3100×1600


T 型槽(槽数×槽宽×间距)

9-22/192.5


工作台承重(kg)

4000

等分布





行程

X 轴行程工作台前后移动(mm)

3200


Y 轴行程主轴滑座左右移动(mm)

1800


Z 轴行程主轴箱上下移动(mm)

800


主轴端面至工作台面距离(mm)

150-950


龙门宽度(mm)

1850




主轴

主轴电机功率(kW)

18.5

额定

主轴直径(mm)

Φ190


主轴锥孔规格

BT-50


主轴转速(rpm)

6000

皮带式



导轨

X 轴(mm)

55#滚柱导轨

P   级滚柱

Y 轴(mm)

55#滚柱导轨

P   级滚柱

Z 轴(mm)

45#滚柱导轨

P   级滚柱

三轴

三轴丝杆 X/Y/Z(mm)

6316/5010/5010

研磨C3 级

 三轴电机功率 X/Y/Z(kW)

4.5/4.5/7.0

三菱





刀库

刀库形式

圆盘刀臂式







选配

选刀方式

双向就近选刀

刀库容量(把)

24

精度

定位精度 X/Y/Z 轴(mm)

0.01/0.01/0.01

GB/T   18400.4

重复定位精度 X/Y/Z 轴(mm)

0.005/0.005/0.005

GB/T   18400.4

进给

X/Y/Z 轴快移速度(m/mim)

16/16/16


最高切削进给速度(mm/mim)

10000


尺寸 重量

长×宽×高(mm)带刀库 约

8000*3900*3850


整机重量(kg)约

27000


系统

数控系统

三菱M80



龙门加工中心


鸿轩数控
