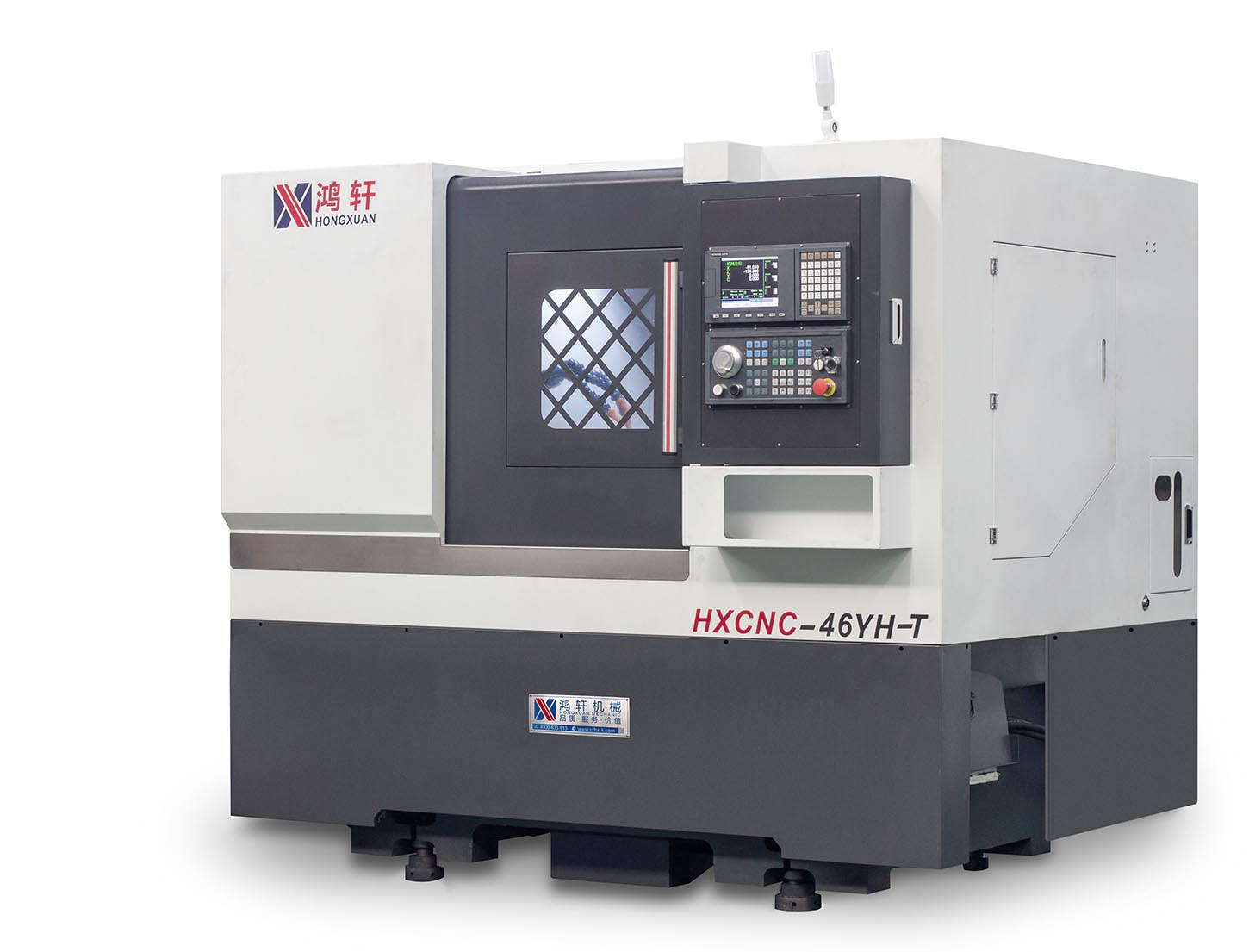

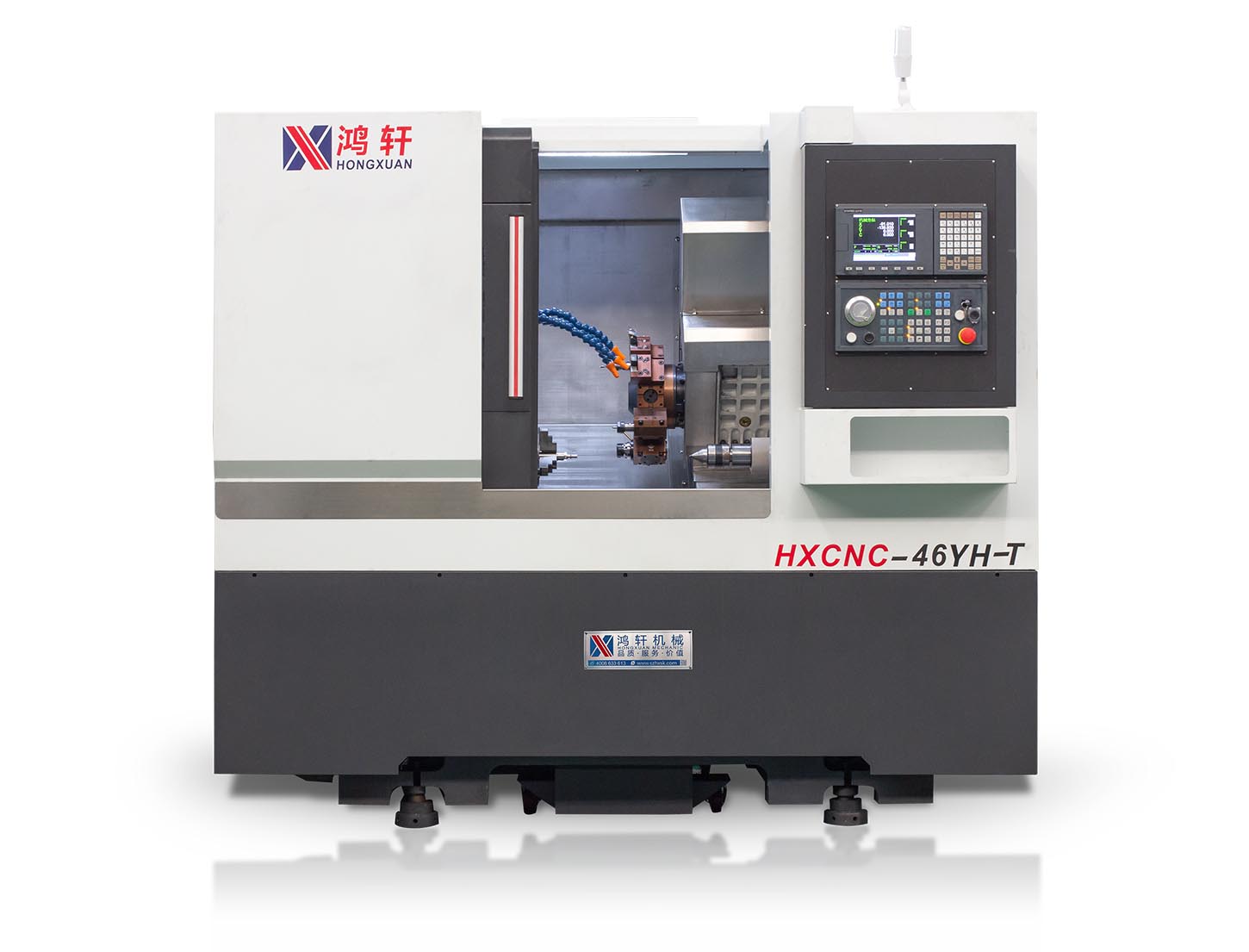

HXCNC-46YH-T动力刀塔带尾座,机身采用30度斜鞍一体式整体铸件,在加工生产过程中可以获得良好的稳定性和钢性。
并采用A2-5的主轴,最高转速5500转,电机7.5KW,驱动11KW。30/35滚柱线轨,可较好的完成重车削工作。

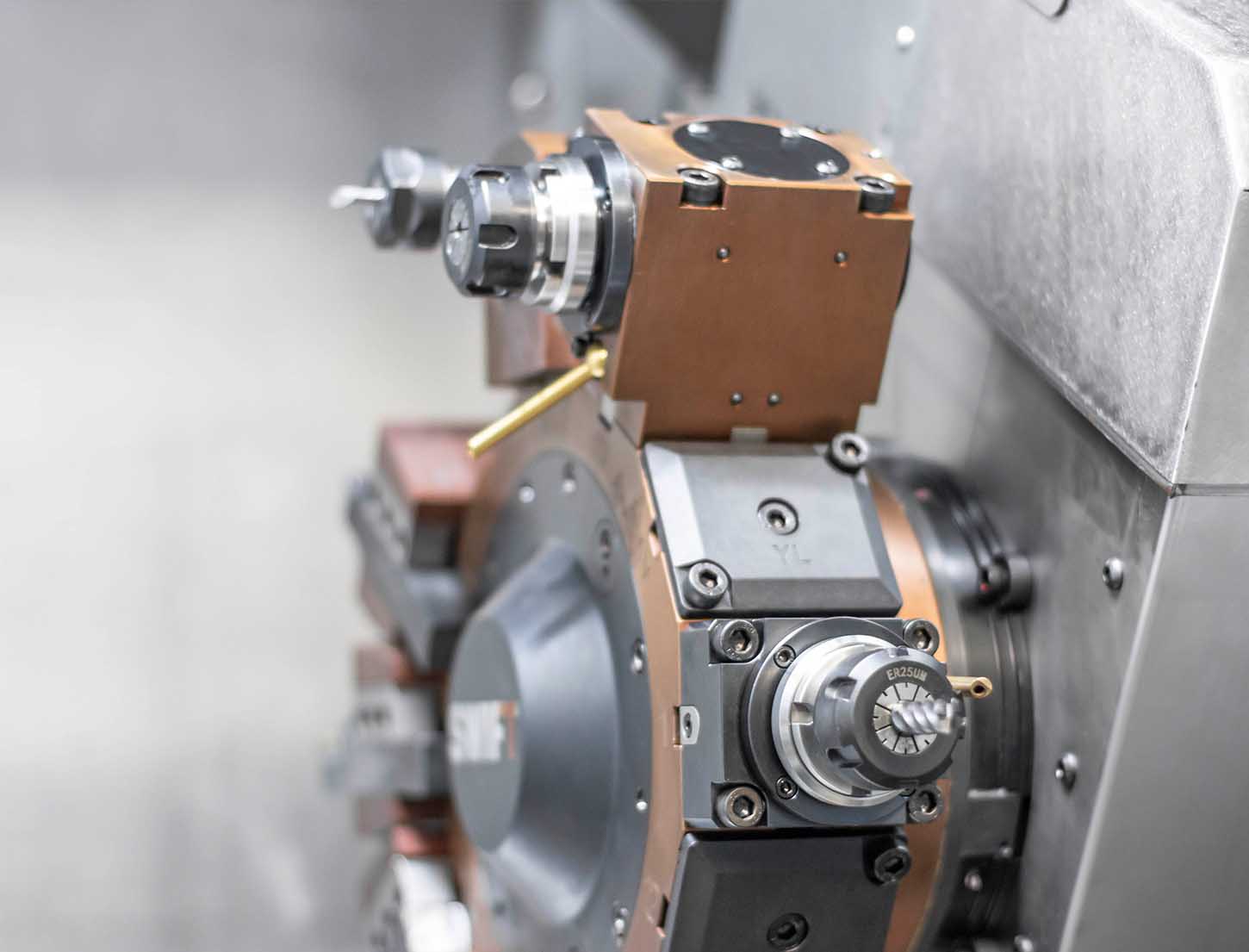

刀塔采用台湾SWIFT 12Y-240-12工位动力刀塔,配备液压套筒伸缩尾座。全防护机身,可有效避免车削料渣飞溅,更安全。
加工范围 | ||||||||||||||||||||||||||
床身最大回转直径 | 500MM | |||||||||||||||||||||||||
滑板最大回转直径 | 340MM | |||||||||||||||||||||||||
最大加工直径(盘类) | 450MM | |||||||||||||||||||||||||
最大加工工件长度 | 380-400MM | |||||||||||||||||||||||||
最大棒料通孔直径 | Ø45MM | |||||||||||||||||||||||||
行程 | ||||||||||||||||||||||||||
X轴有效行程(半径) | 250MM | |||||||||||||||||||||||||
Y轴有效行程 | 70MM | |||||||||||||||||||||||||
Z轴有效行程 | 520MM | |||||||||||||||||||||||||
主轴 | ||||||||||||||||||||||||||
主轴鼻端形式 | A2-5 | |||||||||||||||||||||||||
主轴最高转速 | 5500RPM | |||||||||||||||||||||||||
主轴通孔直径 | Ø56MM | |||||||||||||||||||||||||
主轴电机功率 | 电机7.5KW/驱动11KW | |||||||||||||||||||||||||

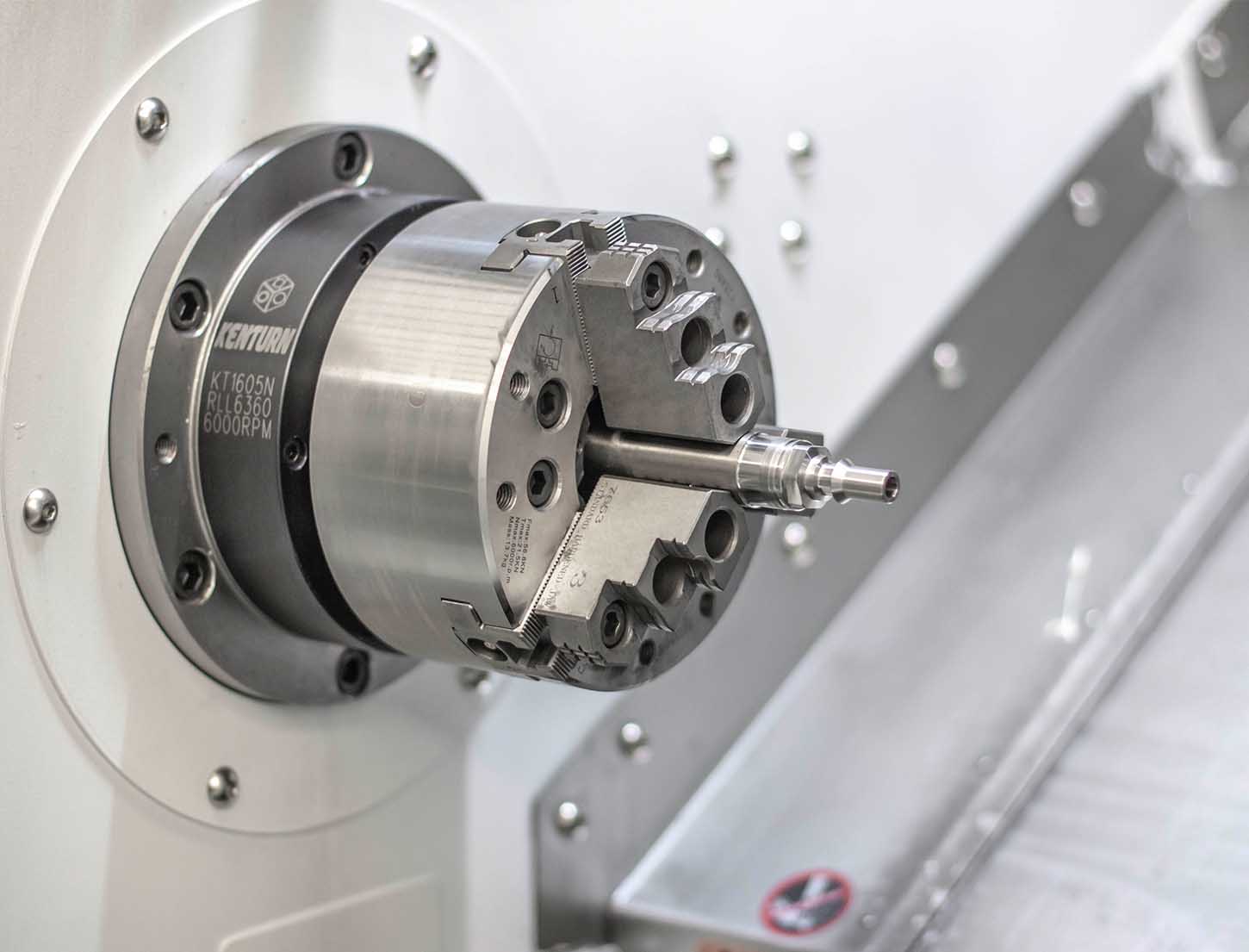

液压卡盘及回转油缸规格 | 6寸 | |||||||||||||||||||||||||
主轴中心到地面距离 | 1020mm | |||||||||||||||||||||||||
主轴中心到前门距离 | 约320mm | |||||||||||||||||||||||||
进给 | ||||||||||||||||||||||||||
快速移动速率X/Y/Z | 24M/MIN | |||||||||||||||||||||||||
X/Y/Z轴伺服电机 | 2.4KW/1.7KW/2.4KW | |||||||||||||||||||||||||
液压尾座 | ||||||||||||||||||||||||||
尾座套筒规格 | MT-5 | |||||||||||||||||||||||||
尾座行程 | 100MM | |||||||||||||||||||||||||
尾座压力范围 | 4~25Pa | |||||||||||||||||||||||||
尾座移动方式 | 液压套筒伸缩型 | |||||||||||||||||||||||||
尾座结构方式 | 一平一V硬轨型 | |||||||||||||||||||||||||
刀塔 | ||||||||||||||||||||||||||
刀塔规格 | SHDY12-240-12T工位动力刀塔 | |||||||||||||||||||||||||
车削刀具规格 | 20*20 | |||||||||||||||||||||||||
镗刀孔径 | 25MM | |||||||||||||||||||||||||
刀位数量 | 12 | |||||||||||||||||||||||||
精度 | ||||||||||||||||||||||||||
定位精度 | ±0.005 | |||||||||||||||||||||||||
重复定位精度 | ±0.004 |
