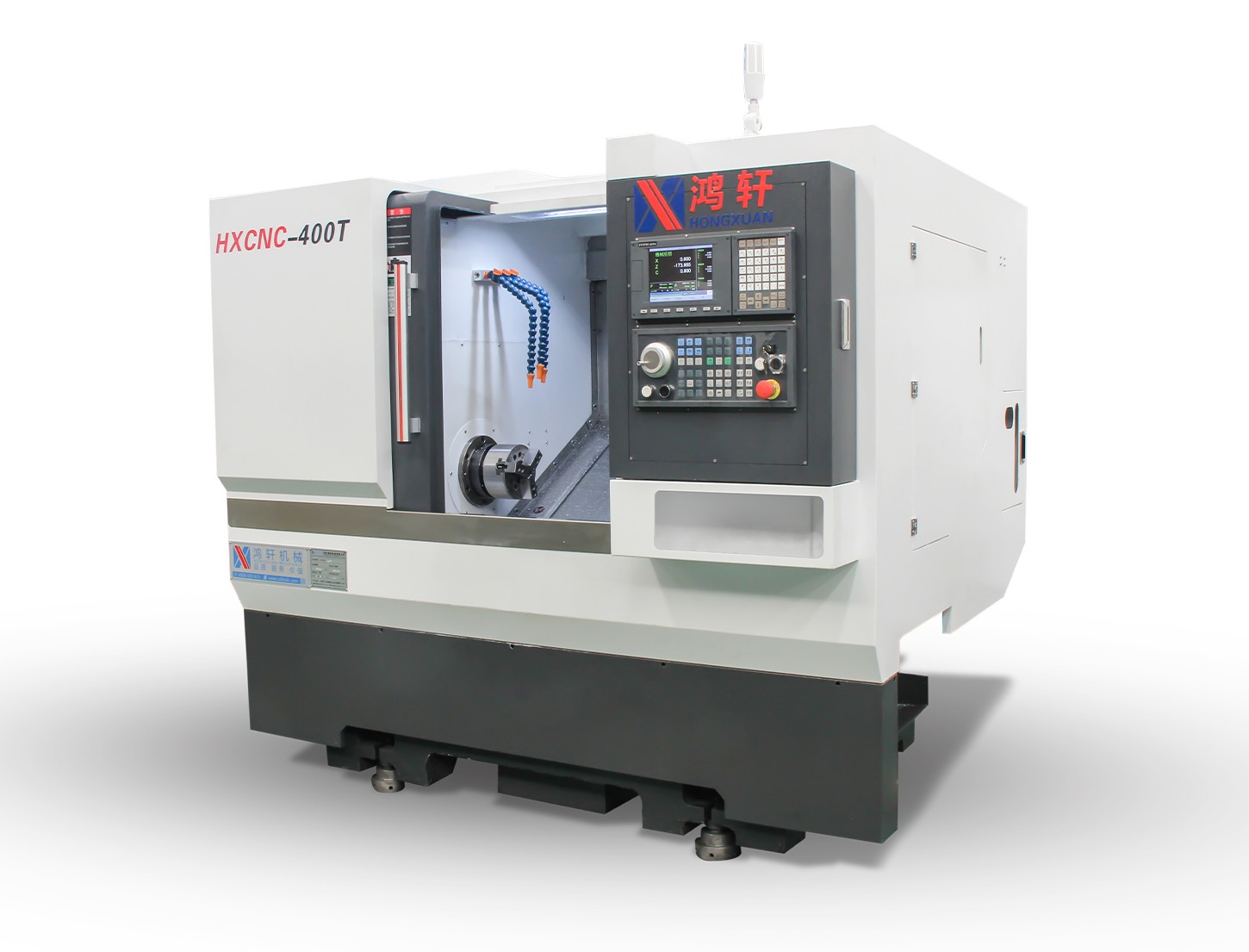

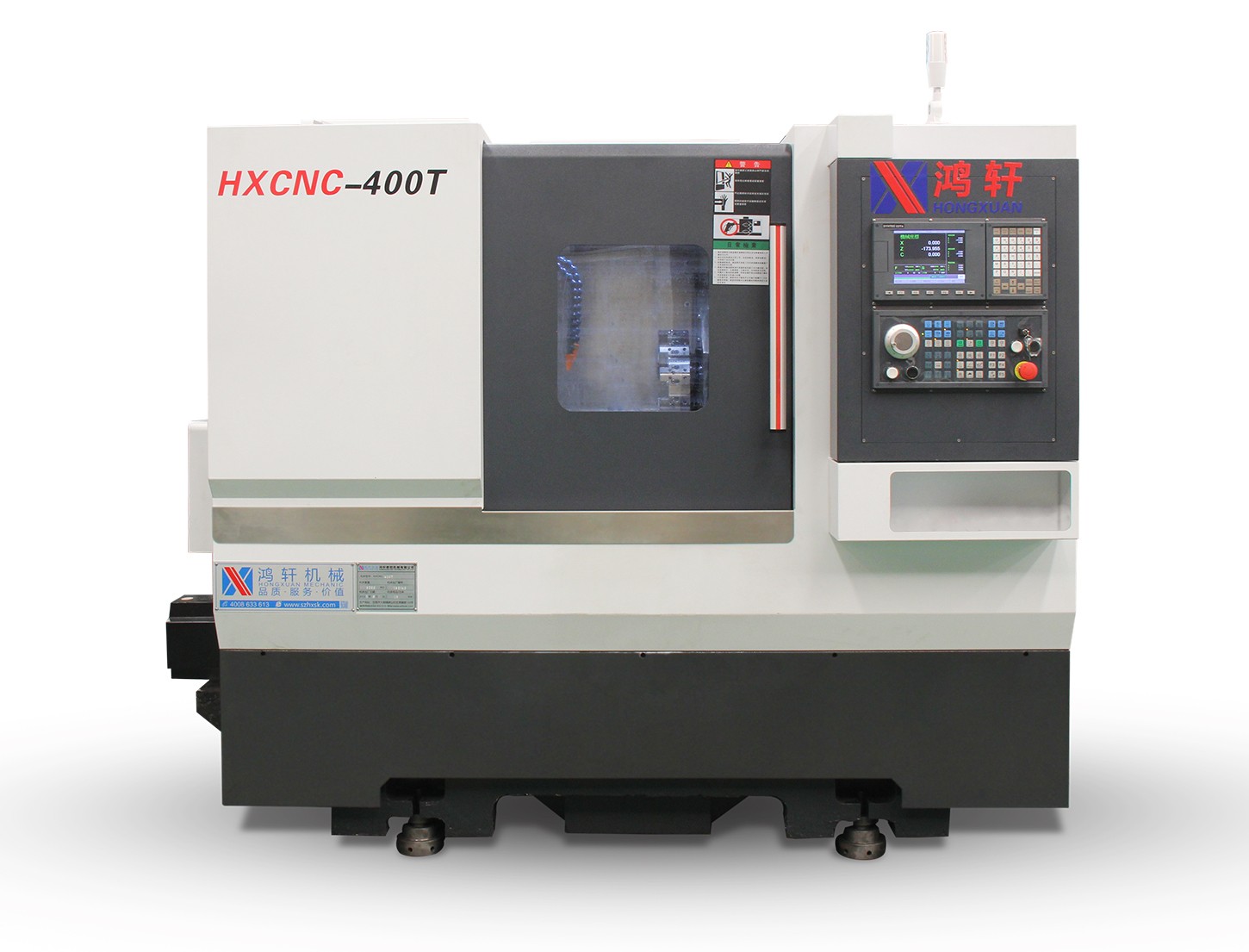

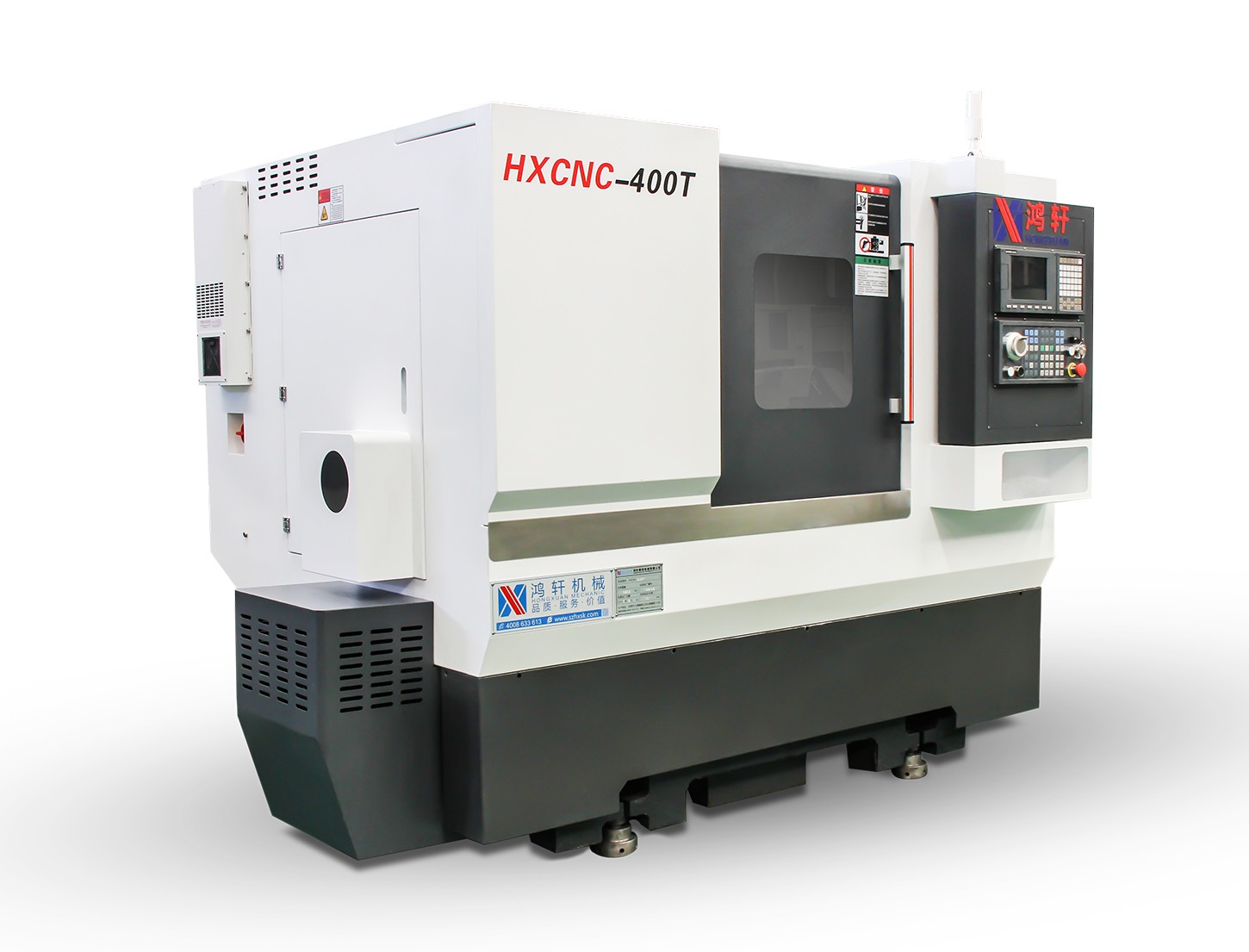

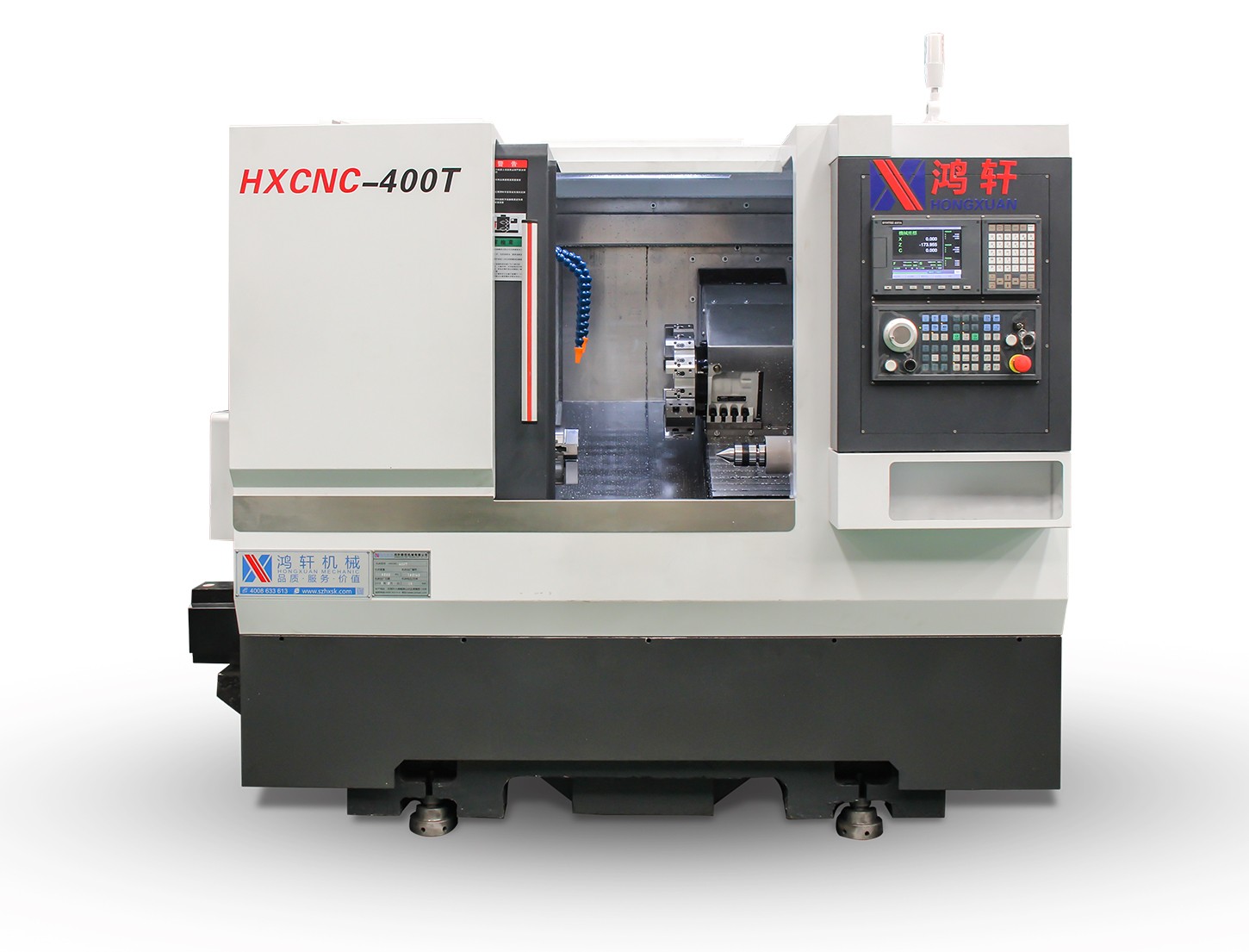

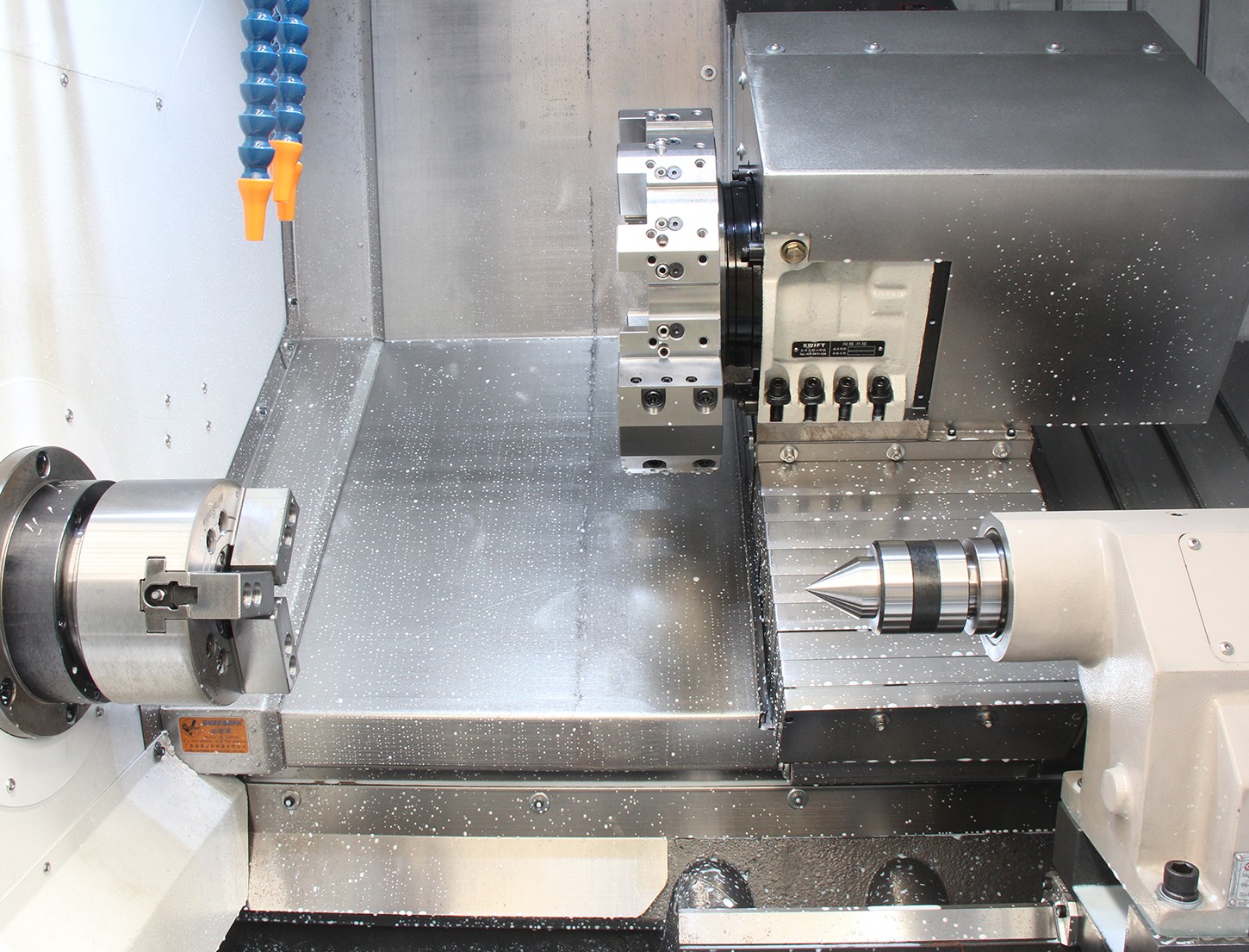

HXCNC数控刀塔带尾座400T是一款高速精密型刀塔车床T系列用来满足夹持直径从 120 毫米到250 毫米 ， 夹持长度从100 毫米到600毫米以下的轴类零件大批晕加工
标准配件：

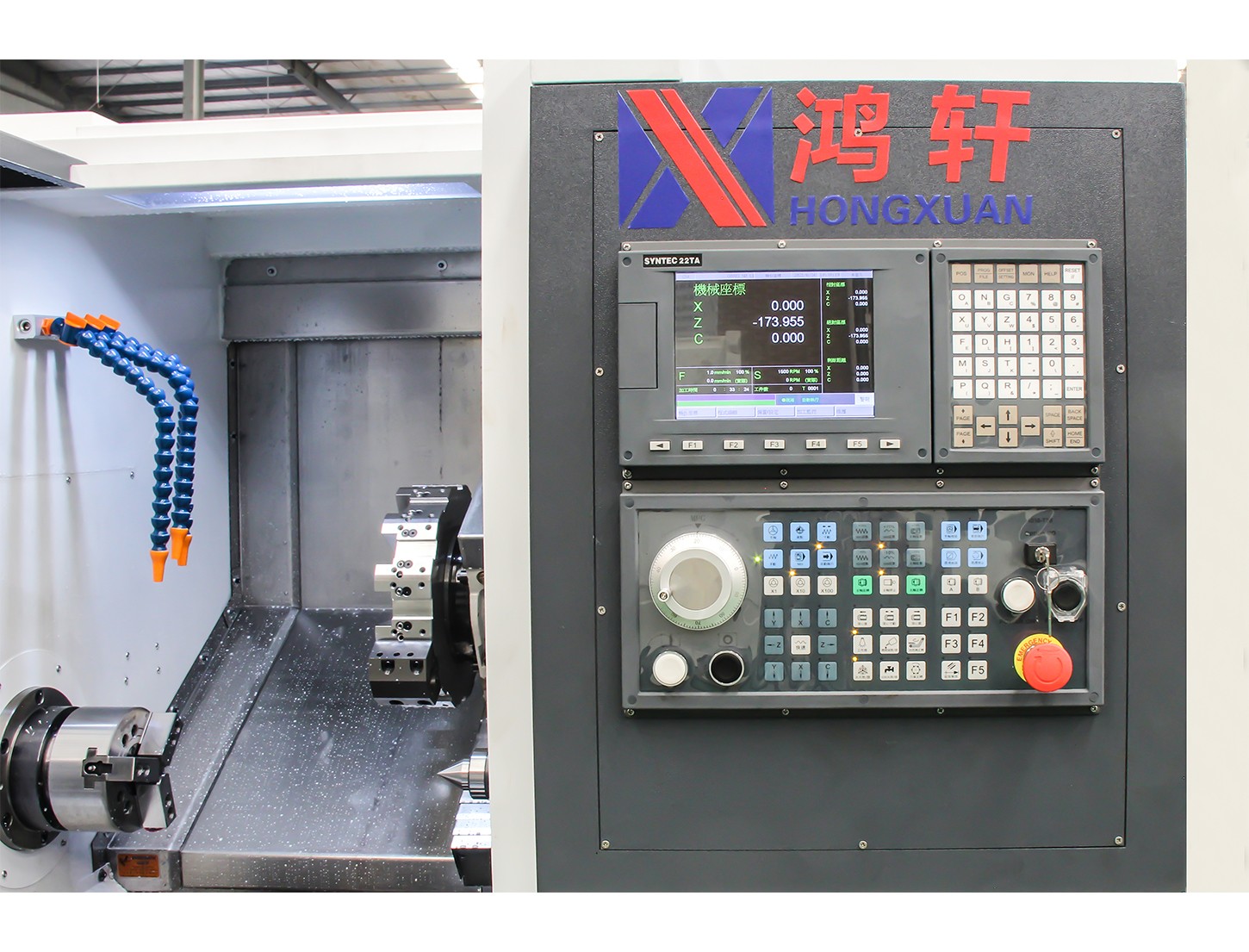

| ．新代21TA系统 | ．自动润滑系统 |
| ．全封闭防护罩 | ．切屑液系统 |
| ．7.5K W/ 11 KW | ．机床照明LED工作灯 |
| ．刚性攻牙+SWFIT80-8T伺服刀塔 | ．豪华双色警示灯 |
| ．USB和以太网接口 | ．工具箱和随机技术文件 |
可选配配置：1.宝元/三菱/发那科/凯恩帝/广数系统 2.排屑机 3.送料机

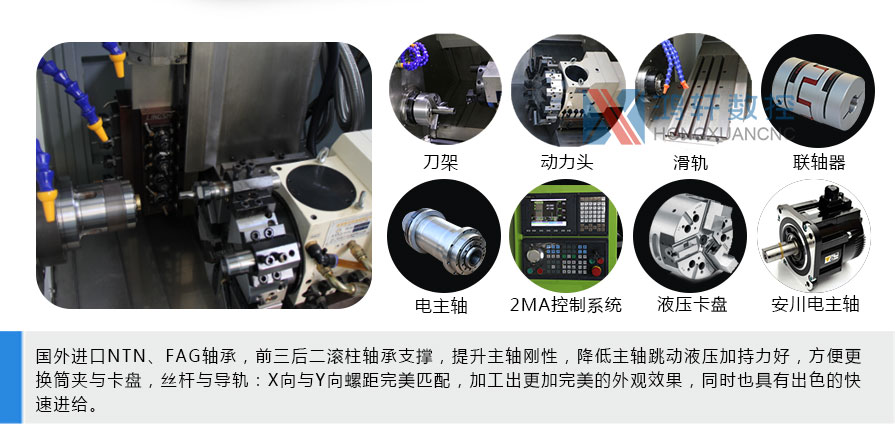

主要部件品牌及规格
| 部件名称 | 制造商 | 品牌来源地 | 规格 |
机身 | 鸿轩 | 中国 | HX400T |
主轴 | 健春 | 台湾 | A2-5 |
| 滚珠丝杆 | HIWIN/PMI | 台湾 | 3210-0.008 |
| 直线导轨 | HIWIN/PMI | 台湾 | 30/35 |
| 轴承 | FAG | 德国 | P4级 25/62 |
| 控制系统 | 新找 | 台湾 | 21TA |
主轴伺服单元 | 丹马 | 中国 | 5.5kW /7.5kW |
| 两轴伺服单元 | 安川 | 日本 | 1.3kW /1.3kW |
| 刀塔 | SWIFT | 台湾 | 8工位伺服刀塔 |
润滑油泵 | - | 台湾 | 2.0L |
| 冷却水泵 | 洛凯/明泽 | 中国 | 450W |
技术参数
| 加工范围 | 最大回转直径 | mm | φ400 |
| 最大加工直径（盘类） | mm | φ350 | |
| 最大加工直径（轴类） | mm | φ45 | |
| 最大加工工件长度 | mm | 400 | |
| 最大棒料通孔直径 | mm | φ45 | |
| 行程 | X轴有效行程（直径） | mm | 180 |
| Z轴有效行程 | mm | 450 | |
| 主轴 | 主轴鼻端形式 | A2-5 | |
| 主轴最高转度 | rpm | 4500 | |
| 主轴通孔直径 | mm | φ56 | |
| 主轴马达功率 | kW | 5.5/7.5 | |
| 液压卡盘及回转油缸规格 | inch | 6 | |
| 给进 | 快速移动速率x/z | m/min | 24 |
| X/Z轴伺服电机 | kW | 1.3/1.3 | |
| 刀塔 | 刀塔型号 | - | SWFIT80-8T伺服刀塔 |
| 刀塔工位 | - | 8工位刀塔 | |

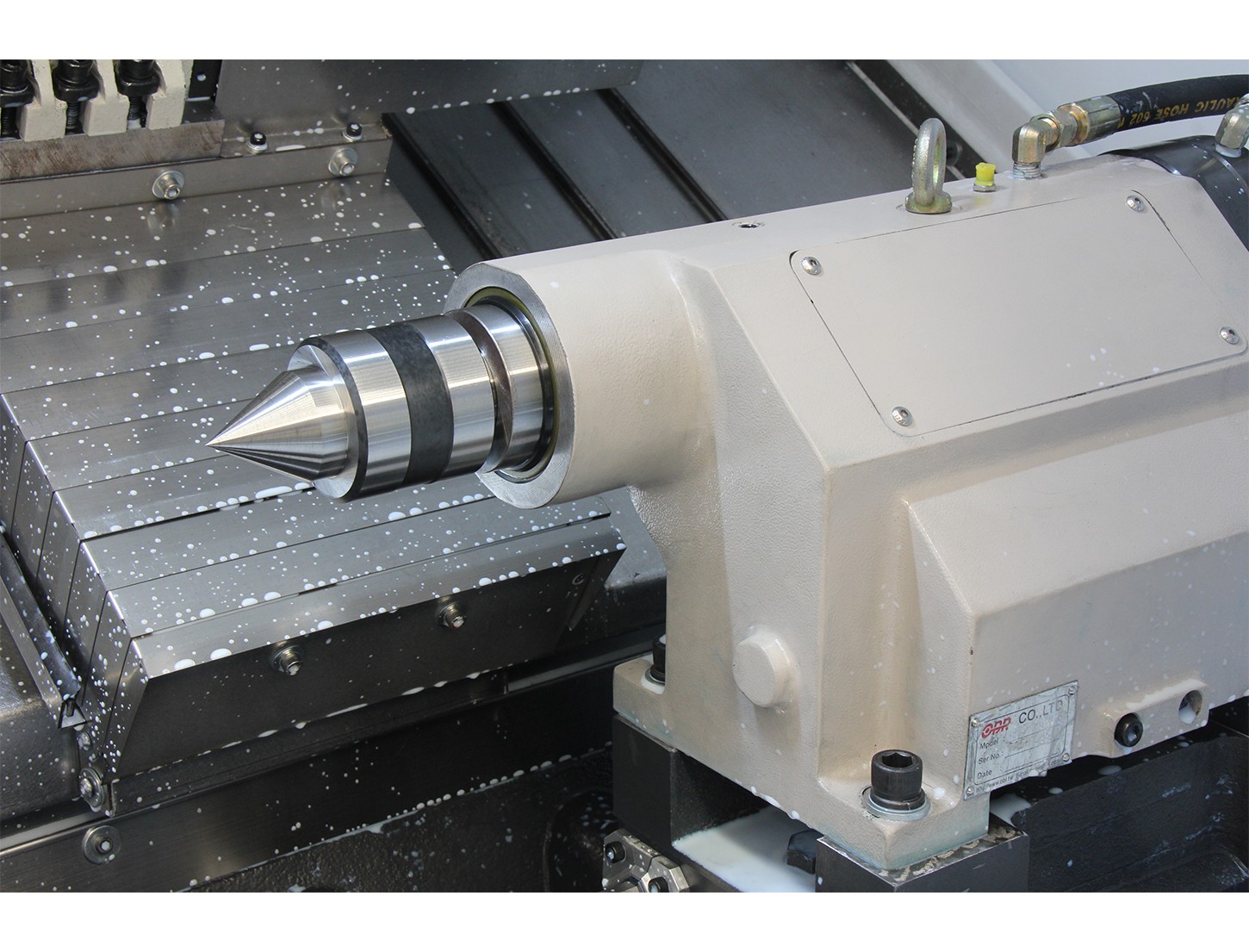

| 尾座 | 尾座锥度 | MT | 莫氏４＃ |
| 尾座套筒直径 | mm | φ70 | |
| 尾座套筒行程 | mm | 100 | |
| 精度 | 定位精度 | mm | ±0.005 |
| 重复定位精度 | mm | ±0.003 | |
| 尺寸 | 外型尺寸 | mm | 2530x1530x1750 |
| 重量 | 整机重量 | kg | 2900 |
