HXCNC-46ZD/52ZD型排刀+伺服刀塔数控车床系采用台湾新代21TA系统,搭载伺服刀塔+日本安川伺服模块打造的(X/Z)2轴联动数控车削中心。装配套筒式主轴单元,高精高速高可靠性,主机采用优质铸件床身,45°斜床身结构布置,高刚性滚柱直线导轨,研磨级滚珠丝杠驱动。

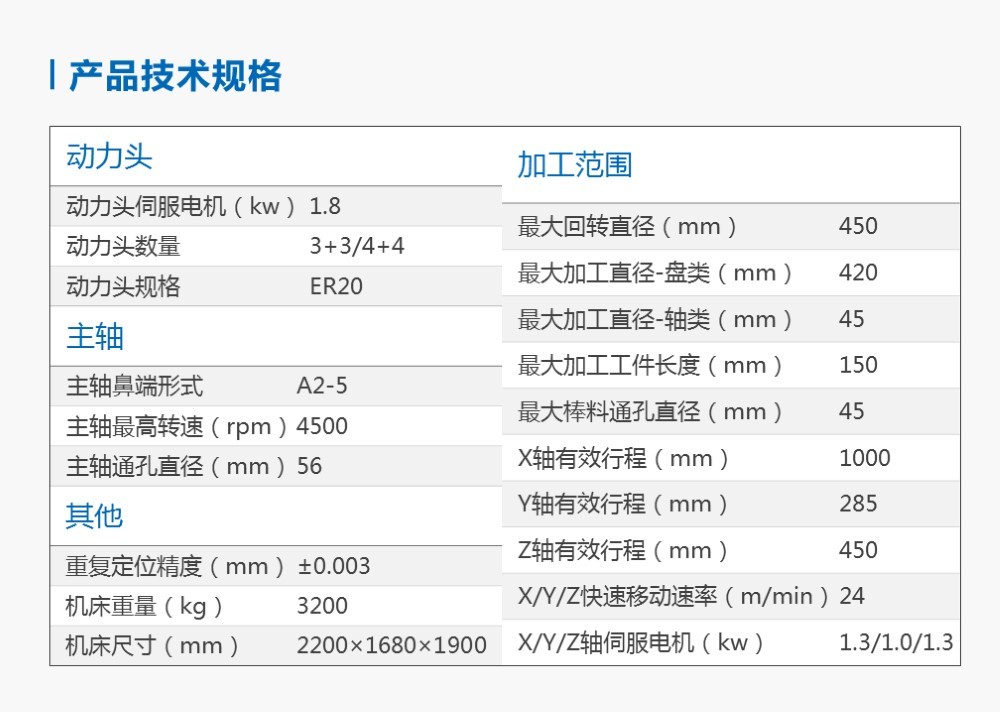

项目 | 单位 | 46ZD规格 | 52ZD | |
床身 | 床身、床座结构 | - | 一体结构,45°斜床身 | |
直线导轨形式 | - | H级高速滚珠 | ||
工作范围 | 床身上最大回转直径 | mm | Φ420 | |
最大加工直径(盘类) | mm | Φ400 | ||
最大加工长度(单夹) | mm | 150 | ||
最大棒料通孔直径 | mm | Φ45 | ||
行程 | X轴有效行程(直径) | mm | 850 | |
Z轴有效行程 | mm | 350 | ||
主轴 | 主轴鼻端规格 | ISO | A2-5 | A2-6 |
主轴通孔直径 | mm | Φ56 | Φ66 | |
主轴最高转速 | rpm | 4500 | 3500 | |
主轴伺服功率 | kW | 5.5/7.5(30分钟) | 7.5/11(30分钟) | |
卡盘规格 | - | 6英寸中空 | 8英寸 | |
刀具 | 刀塔类型 | - | 8工位伺服刀塔 | |
刀台类型 | - | 排刀结构 |
