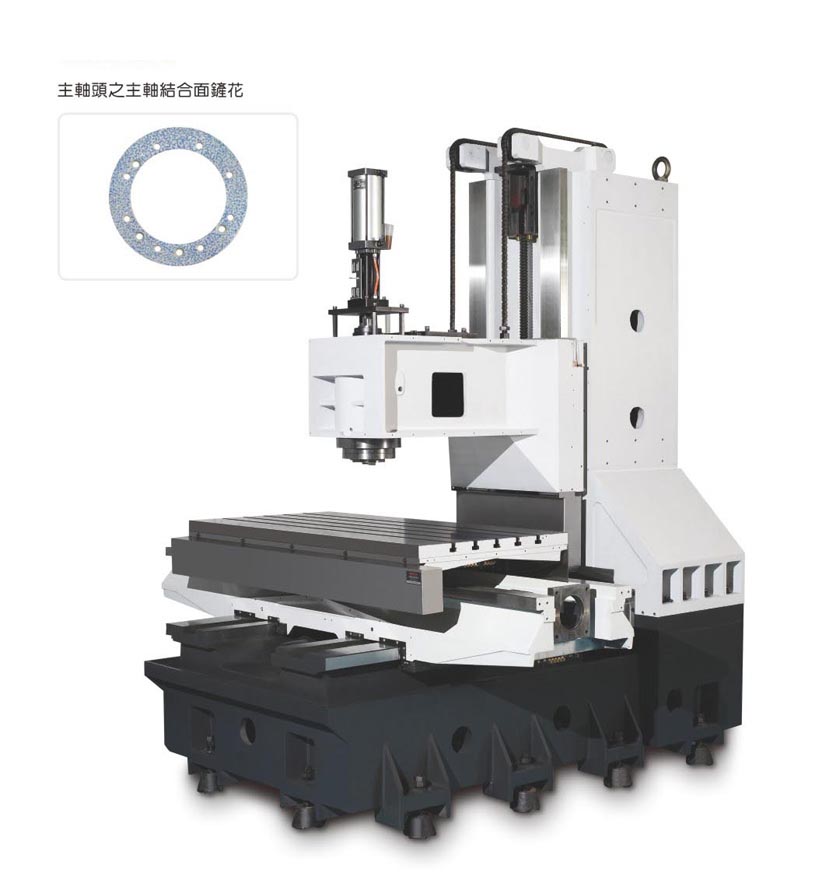

高刚性线轨机床

产品简介:

X、Y、Z三轴滑道采用高精密线性导轨,可支持重负荷,高速运行时确保定位精度。
所有主件皆经3D动态有限元素分析,更可增加高速切削之稳定性。
三轴马达座与主件一体铸造并同时加工,可确保各轴组装精度。
主轴可选配直结式12000转/15000转。
可增加第四轴或五轴转台。

  • 产品详情
  • 参数/服务
  • 外观细节

全国免费咨询及订购热线: 4008 633 613

X、Y、Z三轴滑道采用高精密线性导轨,可支持重负荷,高速运行时确保定位精度。
所有主件皆经3D动态有限元素分析,更可增加高速切削之稳定性。
三轴马达座与主件一体铸造并同时加工,可确保各轴组装精度。
主轴可选配直结式12000转/15000转。
可增加第四轴或五轴转台。

高刚性结构是重切削的保证模具的最佳伴侣

机械特点

►三轴硬轨结构,超强抗扭,刚性好,承载大负荷切削加工。

►高刚性机体结构设计,保证了机床的高效能、强力切削之要求。

►国际化、高标准、精细的外罩钣金设计,保障设备密封、环保优势。

►各种配置模块化,可供客户不同加工需求的个性选择。

►影音整机品质的关键部件采用台湾、曰本、德国顶级名牌的进口优质配件。


机械规格

名称及型号单位HX-V6HX-V8HX-1060
工作台尺寸mm700*420900*4501200*600
最大负荷kg300500600
三轴行程mm600*400*450800*500*5501000*600*600
主轴规格
BT40BT40BT40
主轴最高转速rpm10000/12000(直达)10000/12000(直达)10000/12000(直达)
三轴快速移动(最高)m/min48/48/4848/48/4836/36/30
定位精度mm±0.005/300±0.005/300±0.005/300
重复定位精度mm±0.003±0.003±0.003
系统
三菱/FANUC/西门子三菱/FANUC/西门子三菱/FANUC/西门子
刀库数量
242424
占地面积(长*宽*高)mm1800*2600*23002300*2800*27002900*2200*2700
整机重量kg360046006200
T型槽尺寸
3-18*1253-18*1305-18
主轴中心至立柱
150-500500180-780
主电机
5.57.511

本公司机床不断进行研发改良,如有更改规格恕不另行通知。本资料图片仅供参考,以实际产品样为准。



X、Y、Z三轴滑道采用高精密线性导轨,可支持重负荷,高速运行时确保定位精度。
所有主件皆经3D动态有限元素分析,更可增加高速切削之稳定性。
三轴马达座与主件一体铸造并同时加工,可确保各轴组装精度。
主轴可选配直结式12000转/15000转。
可增加第四轴或五轴转台。

高刚性结构是重切削的保证模具的最佳伴侣

机械特点

►三轴硬轨结构,超强抗扭,刚性好,承载大负荷切削加工。

►高刚性机体结构设计,保证了机床的高效能、强力切削之要求。

►国际化、高标准、精细的外罩钣金设计,保障设备密封、环保优势。

►各种配置模块化,可供客户不同加工需求的个性选择。

►影音整机品质的关键部件采用台湾、曰本、德国顶级名牌的进口优质配件。
