双主轴双排刀机-双电主轴双车数控机床-鸿轩数控

产品简介:

  1. 采用套筒式电主轴单元

  2. 德国INA/PEXROTH导轨

  3. 台湾PMI/HIWIN丝杆

  4. 德国FAG丝杆轴承

  • 产品详情
  • 参数/服务
  • 外观细节

全国免费咨询及订购热线: 4008 633 613

双主轴排刀数控机床具有精度高、功率大、刚性高、灵活耐用、外观大方、实用性强,一次装夹,可自动完成工件多工序的两面全部加工,一次成型;其主要部件和结构均经过优化设计;适合用于汽车配件、灯饰、电器、水暖、制锁、燃具、家具五金配件等多种行业的各种高精度、高效率、多批量、外形复杂的零件精密加工;适用于各类材质如:铜、铝、铁、钢等材质的车、铣、攻牙、钻孔、倒角、沟槽、各种螺纹和复杂曲面的连续或单件加工,能够满足客户的个性化需求。

双主轴双排刀数控车机主要核心配件

  1. 采用套筒式电主轴单元

  2. 德国INA/PEXROTH导轨

  3. 台湾PMI/HIWIN丝杆

  4. 德国FAG丝杆轴承


技术参数

项目规格mm
工作范围
床身上最大回转直径φ500
滑板上最大回转直径
φ190
最大加工直径φ360(盘类)
两卡盘之间最大的距离750
最大加工长度200(单向)
极限行程
X1/X2轴1060/1060
Z1/Z2轴
400/400
进给控制轴数6Axis(X1+X2+Z1+Z2+C1+C2)
X1/X2向滚珠丝杆3210-C3
X1/X2轴电机扭矩≥7.5
Z1/Z2向滚珠丝杆3210-C3
Z1/Z2轴电机扭矩≥15
床身床身与水平倾斜度45整体铸件床身
永磁同步套筒式电主轴单元最高转速正主轴5000、副主轴5000
通孔直径
正主轴φ56、副主轴φ56
轴端型式正:A2-5、副:A2-5
电主轴额定功率正:11Kw    副:11Kw
可选液压卡盘或筒夹正:6寸   副:6寸

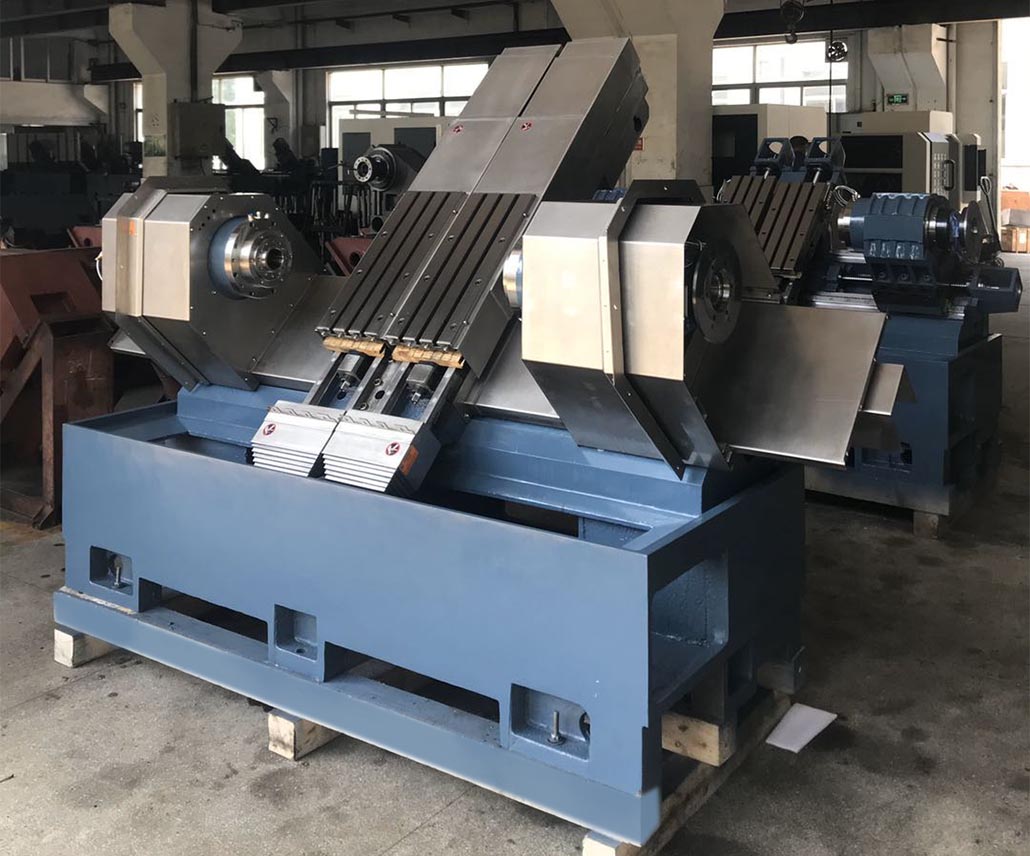

微信图片_20200420191625.jpg整体铸件床身 加工精度稳定可靠
双主轴双排刀机床加工视频--》请点击播放


技术参数

项目规格mm
工作范围
床身上最大回转直径φ500
滑板上最大回转直径
φ190
最大加工直径φ360(盘类)
两卡盘之间最大的距离750
最大加工长度200(单向)
极限行程
X1/X2轴1060/1060
Z1/Z2轴
400/400
进给控制轴数6Axis(X1+X2+Z1+Z2+C1+C2)
X1/X2向滚珠丝杆3210-C3
X1/X2轴电机扭矩≥7.5
Z1/Z2向滚珠丝杆3210-C3
Z1/Z2轴电机扭矩≥15
床身床身与水平倾斜度45整体铸件床身
永磁同步套筒式电主轴单元最高转速正主轴5000、副主轴5000
通孔直径
正主轴φ56、副主轴φ56
轴端型式正:A2-5、副:A2-5
电主轴额定功率正:11Kw    副:11Kw
可选液压卡盘或筒夹正:6寸   副:6寸

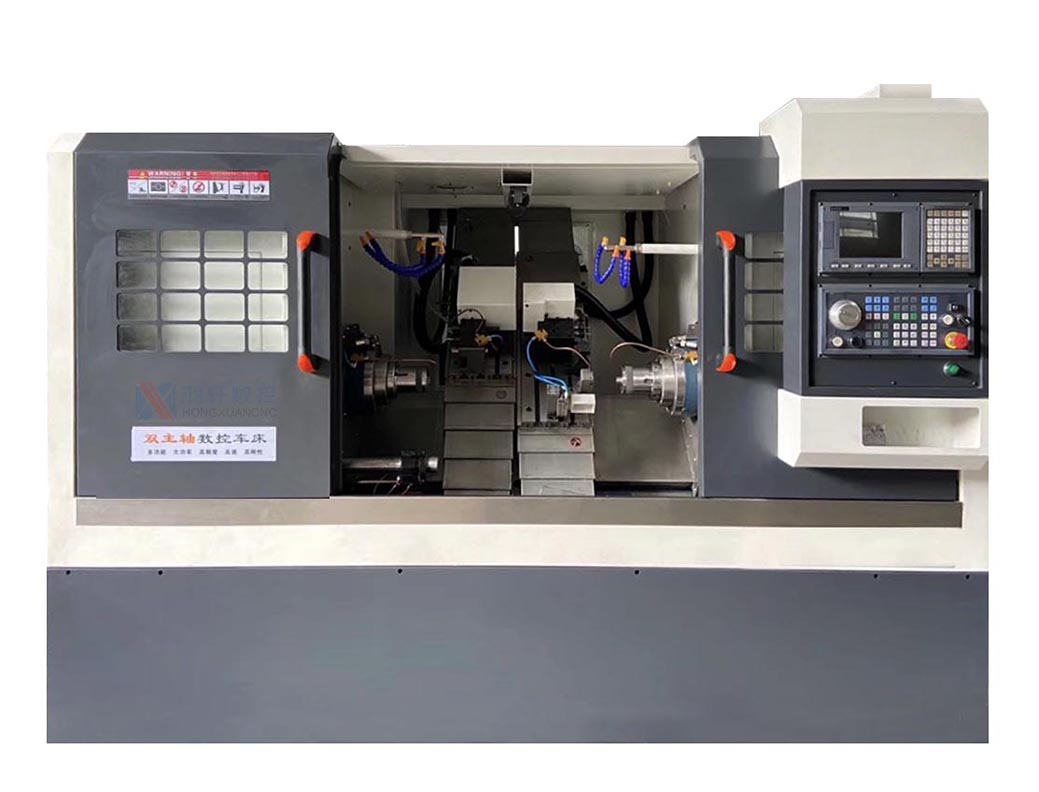

双主轴数控车.jpg加加工视频需手动点播放
