HXCNC-46ZD数控刀塔机

产品简介:

HXCNC-46ZD数控刀塔机是鸿轩数控46型数控车床中的一款刀塔机。这款刀塔机光机重量约为3000KG,是一体式铸件35°斜身机身,可以很好的确保加工过程中的钢性和稳定的高精度加工。46ZD刀塔机的操作系统为新代22TA-E,运行操作方面都表现得极为优秀。在加工工件方面最大加工长度为280mm、最大棒料通孔直径为Φ45mm、盘类件的最大加工直径为450mm,可以满足很多规格的产品高精度加工。

  • 产品详情
  • 参数/服务
  • 外观细节

全国免费咨询及订购热线: 4008 633 613

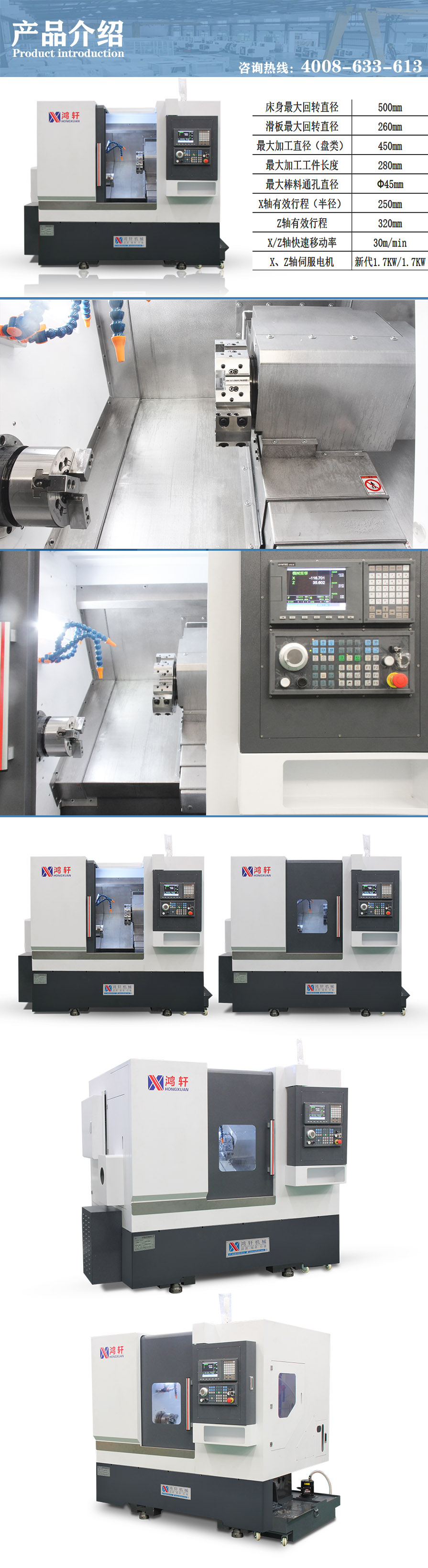

HXCNC-46ZD刀塔机详情图


名称46ZD参数名称
床身最大回转直径500mm机身
滑板最大回转直径260mm系统
最大加工直径(盘类)450mm主轴
最大加工工件长度280mm主轴伺服电机
最大棒料通孔直径Φ45mmX/Z轴伺服电机
X轴有效行程(半径)250mm刀塔电机
Z轴有效行程320mm刀塔
X/Z轴快速移动率30m/min线轨
X、Z轴伺服电机新代1.7KW/1.7KW丝杆
主轴鼻端形式A2-5丝杆轴承
主轴通孔直径Φ56mm丝杆锁紧螺母
主轴最高转速5500rpm主电机皮带轮
主轴伺服电机5.5KW编码器带轮
卡盘及回转油缸规格6寸编码器支座
主轴中心到地面距离1020mm主电机支座
主轴中心到前门距离约320mm编码器同步带
伺服刀塔8/12工位机床地脚
X/Z轴重复定位精度±0.003mm机床调整螺丝
X/Z轴定位精度±0.005mm主轴电机垫板
尾座结构方式刀塔垫板

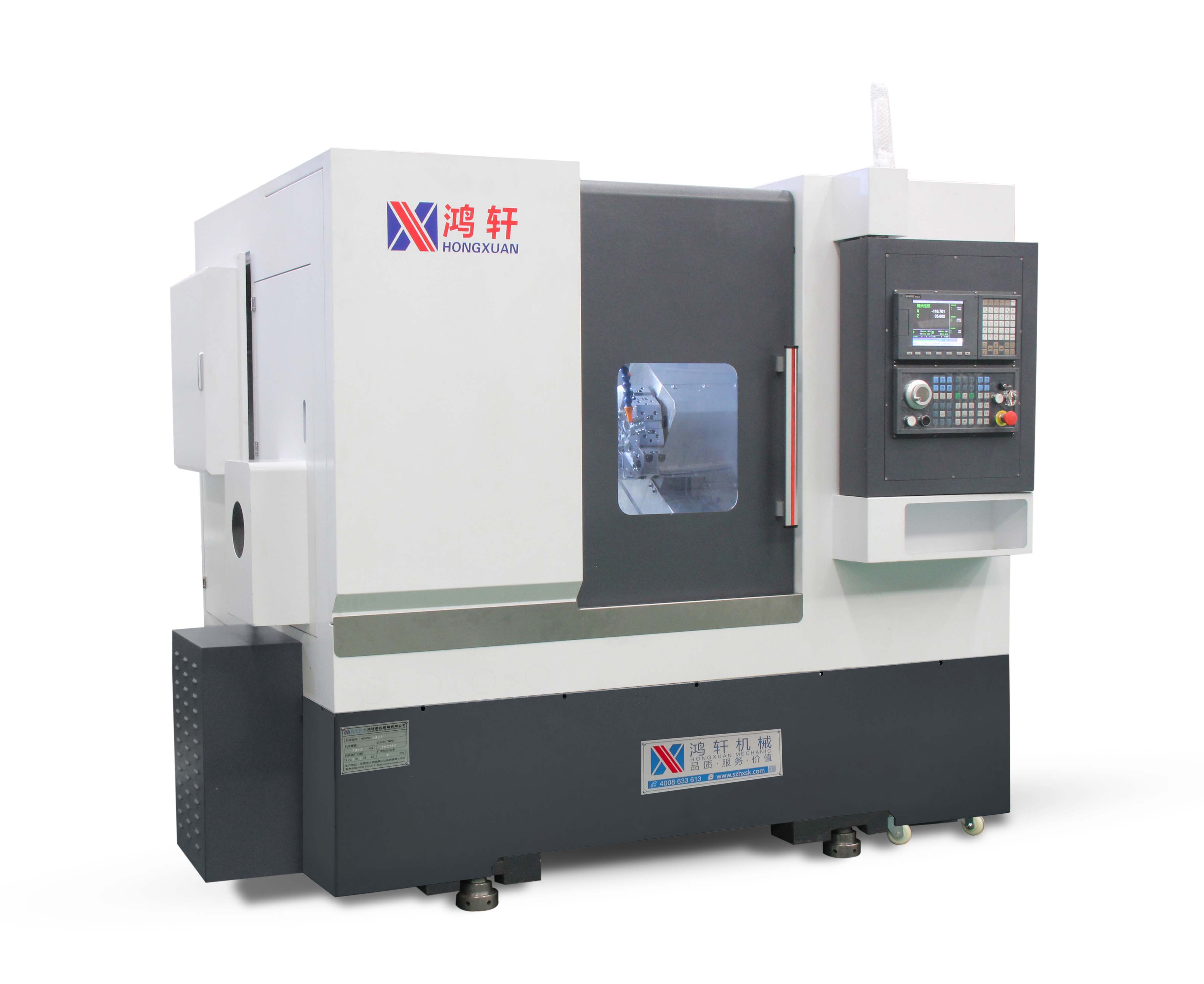

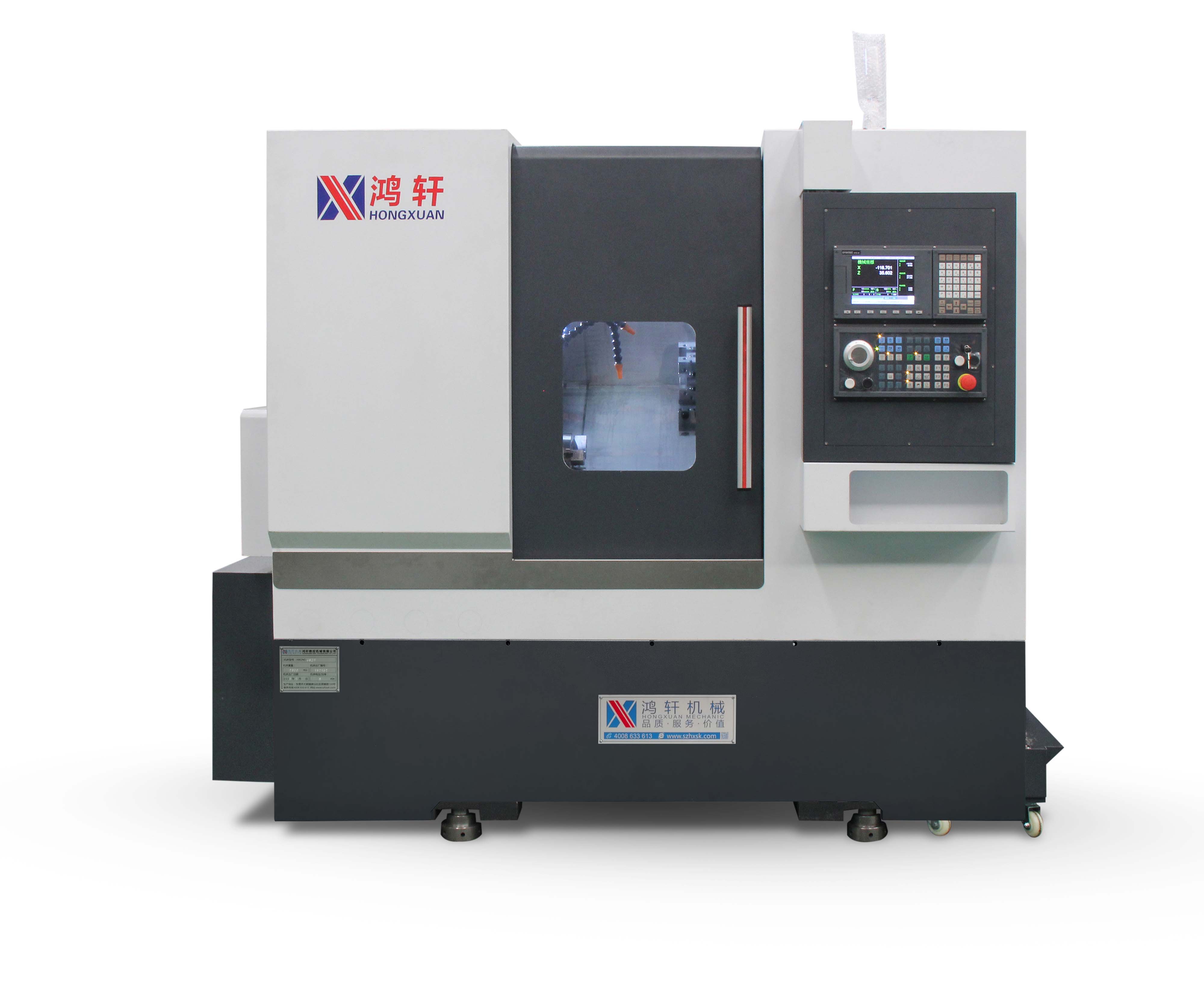

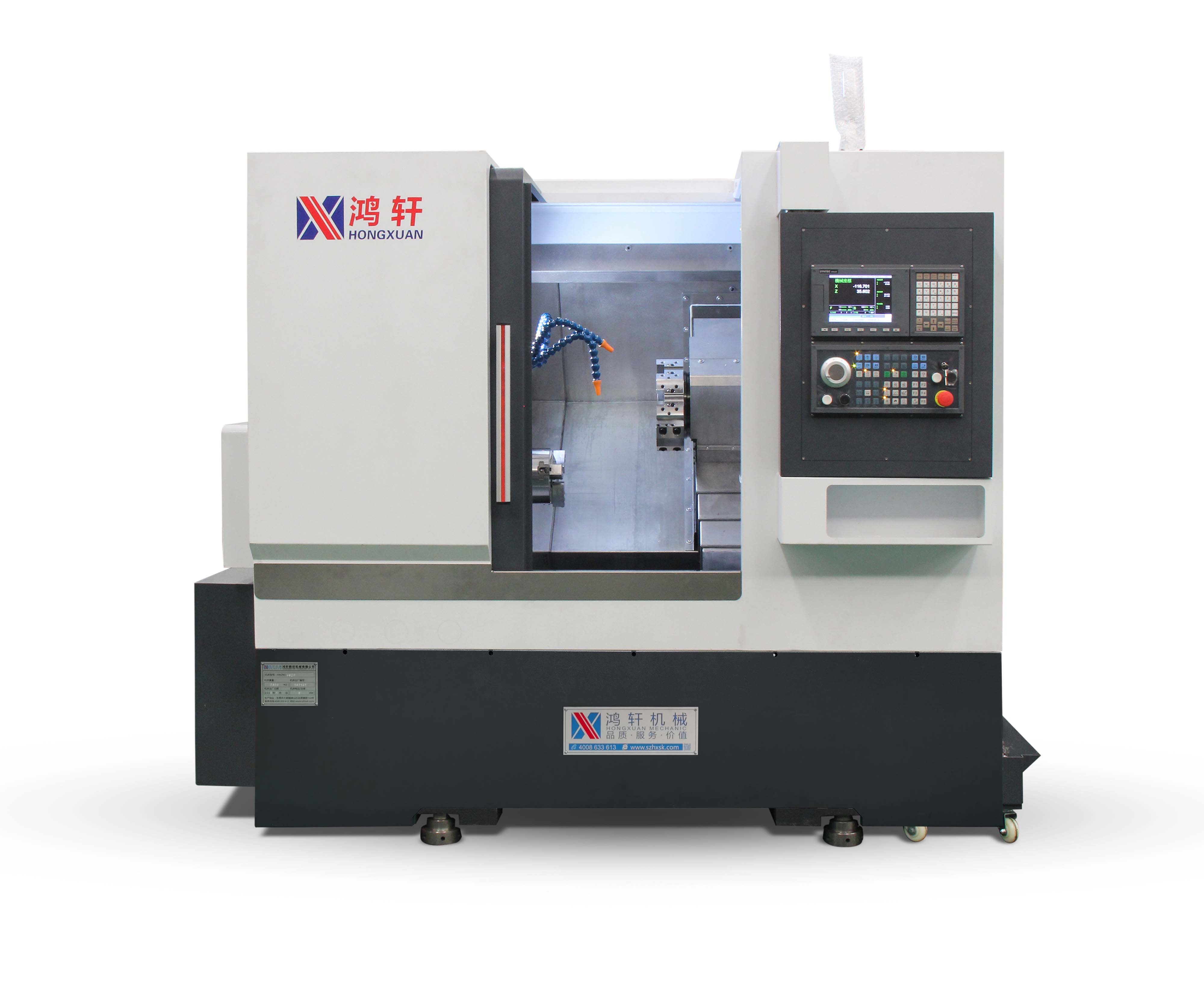

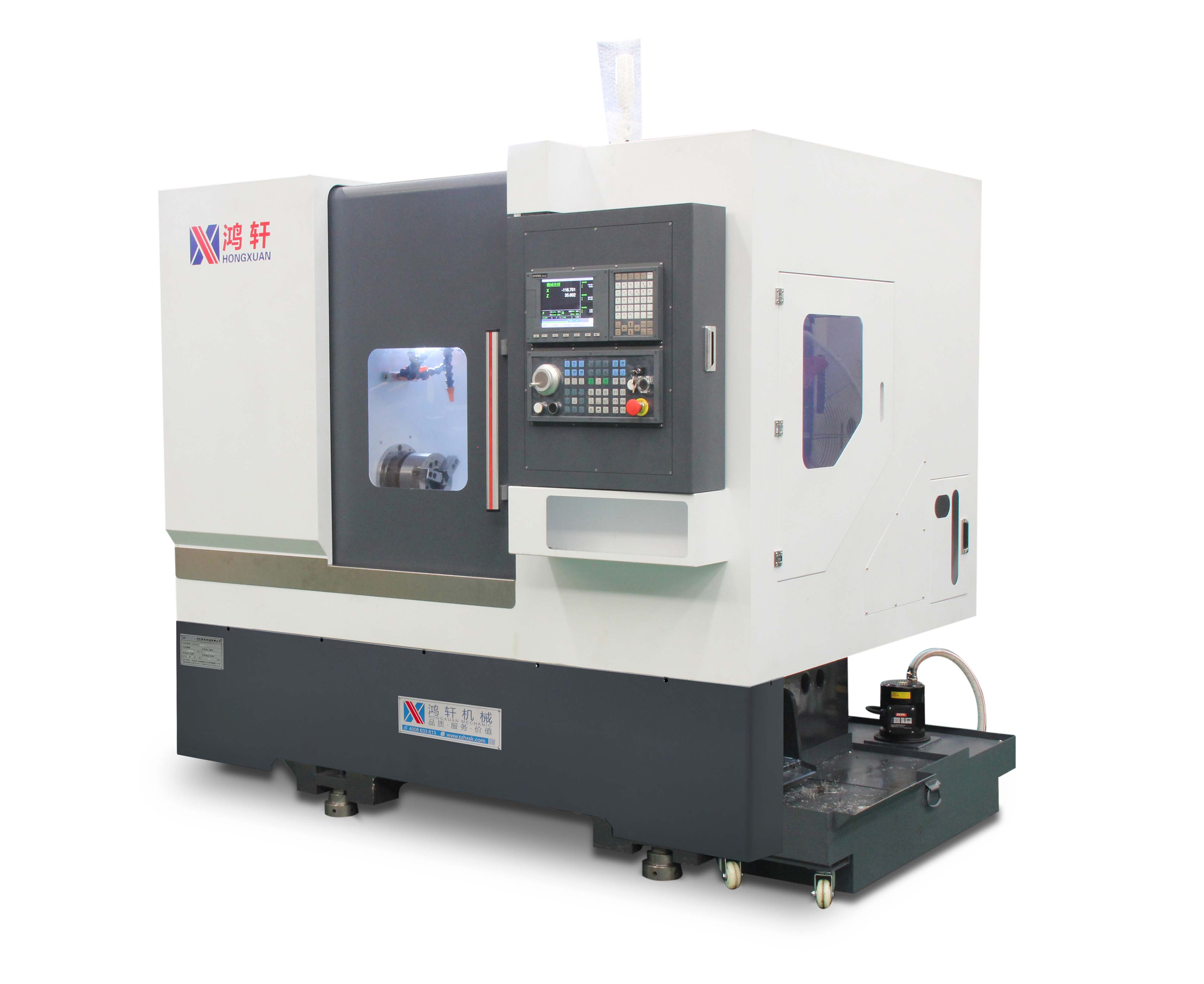

HXCNC-46ZD数控刀塔机外观图

HXCNC-46ZD数控刀塔机外观图

HXCNC-46ZD数控刀塔机外观图

HXCNC-46ZD数控刀塔机外观图

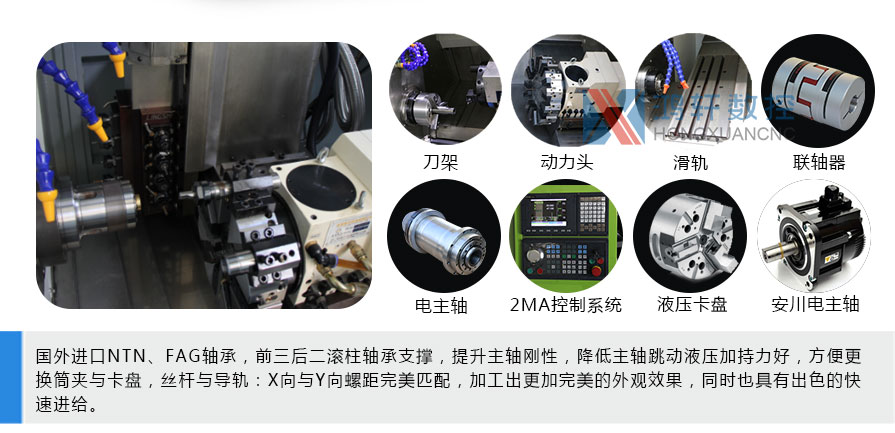

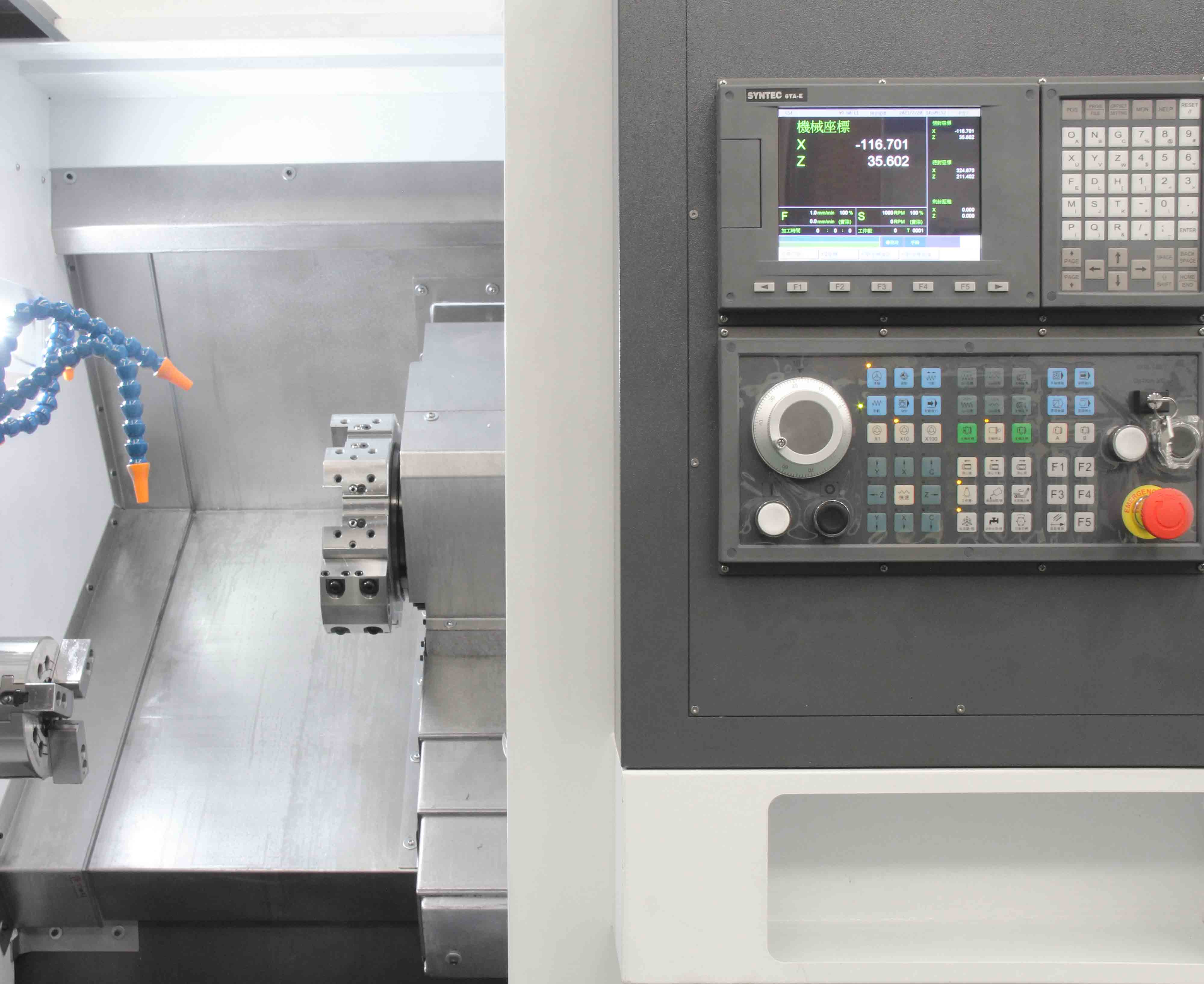

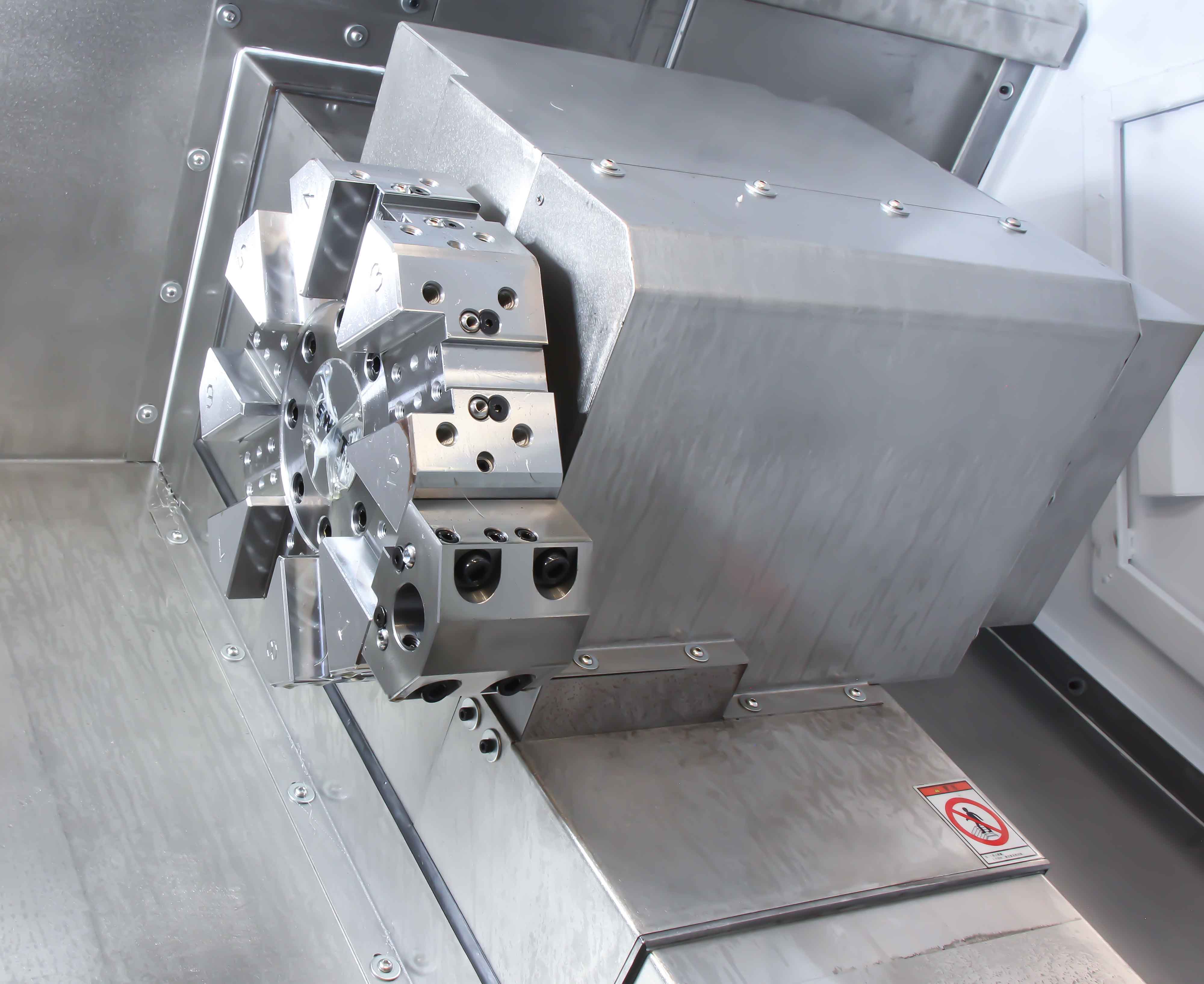

HXCNC-46ZD数控刀塔机细节

HXCNC-46ZD数控刀塔机细节
