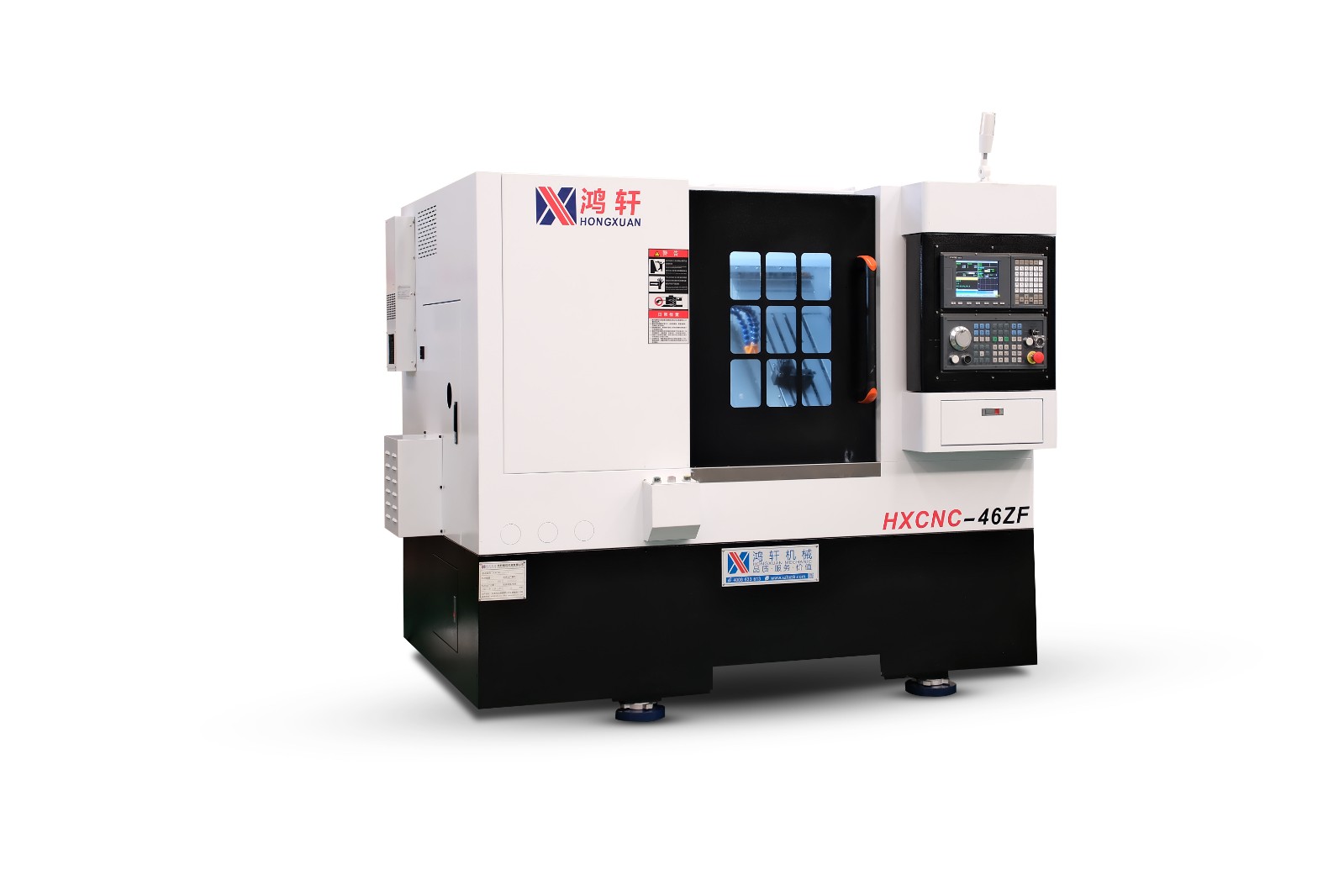

车铣复合数控车床4+4动力头
核心参数
技术参数： |  |
动力头数量：4+4 动力头伺服电机：1.8kw | |
加工范围 最大回传直径：450mm | |
最大加工直径（盘类） : 420mm | |
| 最大加工直径（轴类） : 45mm | |
最大加工工件长度 ： 150mm | |
| 最大棒科通孔直径 ： 45mm | |
| X,Y,Z轴有交行程mm： 1000/285/450 |
产品细节
| 高级钢板烤漆 使用寿命显著延长 整机采用钣金框架结构，优质冷轧钢板，重量轻，强度高 兼具韧性、硬、刚的优良力学性能 |
进口刀塔 台湾8工位伺服刀塔 端面和侧面可配动力头 可以实现端面和侧面的钻孔，攻牙及铣扁加工 适合有色金属复杂工艺一次成型加工 |
|
 | 12英寸控制器 使用台湾新代控制系统，可自定义编程和调用宏程序 G指令快速定位,可设置主轴最高转速限制 可实现单一富士通程序呼叫，精车削循环 可以跟据用户需求定制控制系统如：法那科、西门子等 产品出厂时会配备车床程序指令操作说明书 |
润滑/冷却系统 采用台湾润滑油泵自动润滑系统 搭建了完整的润滑系统可实现切削液回收再利用 采用国内知名品牌的冷却水泵却保机床长时间无故障运行 |  |
 | 伺服控制电路系统 符合ISO9001的布线标准 线路标注精晰明了方便目后维护升级 配置了多个保护装置却保我们加工的顺利运行 配备了USB和以太网接口 |
主要部件品牌及规格
| 部件名称 | 制造商 | 品牌来源地 | 规格 |
| 机身 | 鸿轩 | 中国 | 46ZH 整体铸件 |
| 主轴 | 键椿 | 台湾 | A2-5 |
| 滚珠丝杆 | HIWIN/PMI | 台湾 | 4010-0.008 |
| 直线导轨 | HIWIN/PMI | 台湾 | P级35mm高刚性滚柱线轨 35/35 |
| 丝杠轴承 | FAG | 日本 | P4级 25/62 |
| 主轴伺服单元 | 新代 | 台湾 | 7.5kW/11kW |
| 控制系统 | 新代 | 台湾 | 21TB |
| 三轴伺服单元X、Y、Z | 安川 | 日本 | 1.3kW/1.0kW/1.8kW |
| 刀塔 | SWIFT | 台湾 | 8工位伺服刀塔 |
| 动力头 | 凌氏 | 中国 | ER25 4+4+4 |
| 动力头伺服 | 安川 | 日本 | 1.3kW/1.3kW |
| 润滑油泵 | - | 台湾 | 2.0L |
| 冷却水泵 | 洛凯/明泽 | 中国 | 480W |
技术参数
| 项目 | 单位 | HXCNC－46ZH | |
| 加工范围 | 最大回转直径 | mm | Φ450 |
| 最大加工直径（盘类） | mm | Φ200 | |
| 最大加工直径（轴类） | mm | Φ45 | |
| 最大加工工件长度 | mm | 150 | |
| 最大棒料通孔直径 | mm | Φ45 | |
| 行程 | X轴有效行程（直径值） | mm | 900 |
| Y轴有效行程 | mm | 285 | |
| Z轴有效行程 | mm | 450 | |
| 主轴 | 主轴鼻端形式 | - | A2-5 / A2-6 |
| 主轴最要转速 | rpm | 4500 | |
| 主轴通孔直径 | mm | Φ56 | |
| 主轴马达功率 | kW | 7.5/11 | |
| 液压卡盘及回转油缸规格 | inch | 6/8 | |
| 进给 | X/X/Z轴快速移动速率 | m/min | 24/24/24 |
| X/X/Z轴伺服电机功率 | kW | 1.3kW/1.0kW/1.8kW | |
| 动力头 | 动力头伺服电机功率 | kW | 1.3kW |
| 动力头数量 | - | 3+3/4+4 | |
| 动力头规格 | - | ER20/ER25 | |
| 刀塔 | 刀塔规格 | - | 台湾8工位伺服刀塔 |
| 精度 | 定位精度 | mm | ±0.005 |
| 重复定位精度 | mm | ±0.003 | |
| 尺寸 | 外型尺寸 | mm | 2470x1850x2060 |
| 重量 | 整机重量 | kg | 3200 |
